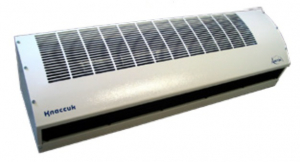

«Классик» – завеса с электрическим источником нагрева, предназначенная для защиты проёмов высотой до 3-3,5 метров в административных, общественных и промышленных помещениях.
Конструкция:
Завеса состоит из тангенциального вентилятора, оребрённых трубчатых нагревательных элементов из нержавеющей стали, элементов автоматики и воздуховыпускной решётки, установленных в металлическом корпусе с полимерным покрытием.
Завесы оснащаются капиллярным термостатом с температурой срабатывания 120ºС для защиты от перегрева и ручным перезапуском.
Управление:
Завесы с электрическим источником нагрева имеют два варианта исполнения:
– КС-ХХХХ – без управления;
– КС-ХХХХ У – со встроенным управлением.
Переключение режимов для завесы КС-ХХХХ осуществляется двумя способами:
– без пульта управления перестановкой технологической перемычки (ТП), расположенной под крышкой завесы на шасси с электрооборудованием;
– выносным пультом управления (RCU – AE).
Внимание! Для завес КС-ХХХХ без управления на заводе-изготовителе стандартно устанавливаются перемычки, обеспечивающие следующие режимы:
– для КС без нагревателей – режим IV;
– для КС с нагревателями – режим VI.
Перестановка технологической перемычки обеспечивает все возможные режимы работы завесы. Исключение составляет завеса КС-2015, для которой режим III заблокирован во избежание перегрева.
Выносной пульт управления позволяет реализовать все режимы работы завесы. Для подключения пульта RCU – AE необходимо снять технологическую перемычку и выполнить коммутацию в соответствии со схемой, приведенной в паспорте на изделие.
Схемы подключения нескольких завес с управлением от одного пульта (до 4-х завес КС-10ХХ, КС-15ХХ и до 2-х завес КС-20ХХ) также приводятся в паспорте на изделие.
Завесы со встроенным управлением (КС-ХХХХ У) имеют один (для завес без нагрева) или два (для завес с нагревом) 3-х позиционных клавишных переключателя, расположенных на корпусе.
Технические характеристики завес сохраняются вне зависимости от наличия или отсутствия встроенного управления.
Внимание! Подключение выносного пульта управления к завесам КС-ХХХХ У недопустимо.
Монтаж завес:
Завесы устанавливаются горизонтально на стене под потолком или вертикально на стене.
При необходимости изделия могут монтироваться в ряд вплотную друг к другу, защищая более широкие (высокие) проёмы.
При вертикальной установке рекомендуемая ширина проёма составляет 3,0-3,5 метра при односторонней установке и 6-7 метров при установке с двух сторон. При этом суммарная высота колонны должна быть не более 3,5 метров.
Электрические схемы подключения завес приведены в паспорте изделия.
