1ВПЗ М
Панельные воздухораспределители вихревые 1ВПЗ М предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения широкой конической струей с интенсивным перемешиванием воздуха.

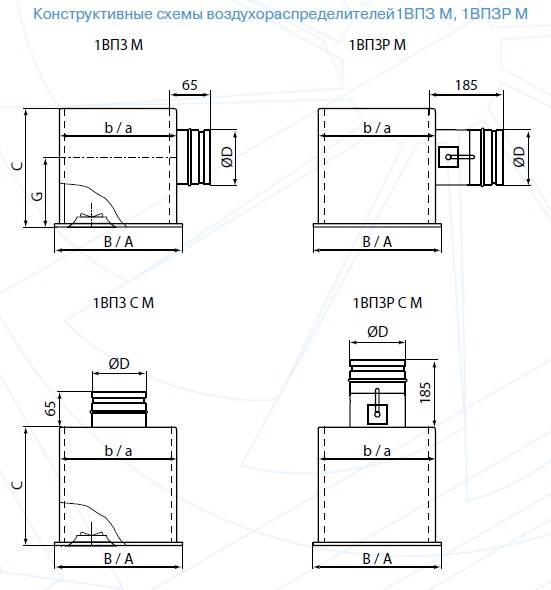

Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы, в которой установлены диффузоры с плосколопаточными закручивателями и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя.
Для изменения и регулирования расхода воздуха воздухораспределители 1ВПЗР М дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4-6 дБ.
Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
Воздухораспределители 1ВПЗ М устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели. Монтаж 1ВПЗ М к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов.
Крепежные элементы в комплект поставки не входят.
Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель для 1ВПЗ М изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.

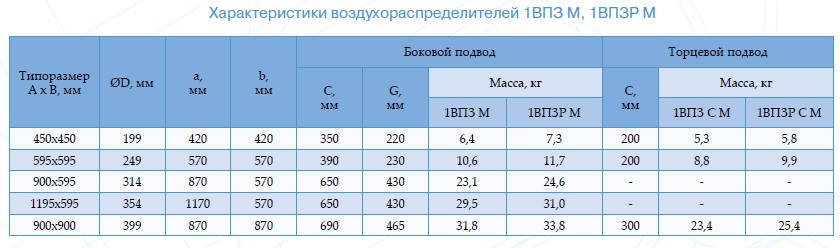

Типоразмерный ряд
|
Цена:
8486 руб.
|
||
|
Цена:
23870 руб.
|
||
|
Цена:
13118 руб.
|
||
|
Цена:
15455 руб.
|
||
|
Цена:
15458 руб.
|
||
|
Цена:
38657 руб.
|
