4ВБ М, 5ВБ М - Воздухораздающие блоки с фильтрами высокой эффективности с гелевым уплотнением
Воздухораздающие блоки с фильтрами высокой эффективности с гелевым уплотнением ВБД М, ВБС-М М, ВБП М, ВБС М, ВБВ М, ВБТ М, ВБР М, ВБК М с круглым и прямоугольным патрубком с регулирующим клапаном и без для толщин фильтров 90 и 105 мм (4,5 ВБ М)
Назначение, области применения и классификация этих блоков такие же, как у обычных воздухораздающих блоков с фильтрами высокой эффективности (ВБ).
Преимущество воздушных фильтров с гелевым уплотнителем состоит в том, что они эффективно улавливают частицы практически любого размера, обеспечивая максимальную герметичность и долговечность соединения, устойчивость к усыханию.
Неоднонаправленную воздушную струю обеспечивают следующие ВБ:
- вихревые (ВБВ);
- турбулизирую-щие (ВБТ);
- радиальные (ВБР);
- концентрические (ВБК);
- диффузорные (ВБД).
Однонаправленную воздушную струю обеспечивают следующие ВБ:
- перфорированные (ВБП);
- сотовые (ВБС и ВБС – М).
Изготавливаются три типоразмера панелей ВБ: 450х450, 595х595 и 750х750 мм. Все ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Н14 толщиной 90 и 105 мм с размерами 305х305, 457х457, 530х530 или 610х610 мм. Под заказ возможно изготовление блоков других размеров.
Фильтр имеет класс очистки Н14 (финишная очистка и стерилизующая фильтрация воздуха за счёт минимальной пропускной способности фильтрующего материала - микротонкого волокна).

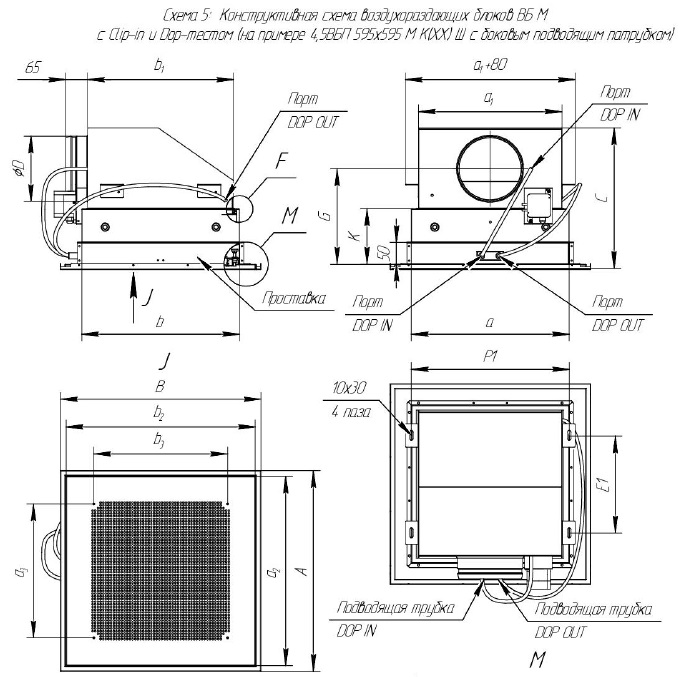

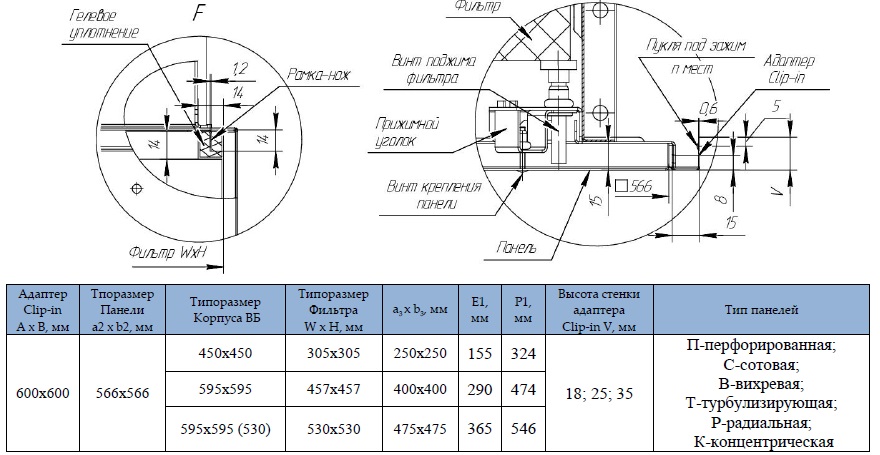

При полной установке фильтра в корпус ВБ происходит вдавливание «рамки-ножа» в гелевый уплотнитель по всему периметру фильтра на глубину 14мм, исключая прохождение воздуха с частицами пыли без фильтрации (см. схему №5).
Конструкция воздухораздающего блока обеспечивает доступ к кассетному фильтру и его замену путем снятия и последующей установки воздухораздающей панели.
ВБ оснащаются специальным адаптером, за счет которого обеспечивается заполнение пространства между блоком и подшивным потолком. Это препятствует попаданию «грязного» воздуха из подшивного пространства в обслуживаемую зону. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счет плотного соединения корпуса ВБ и потолочных конструкций.

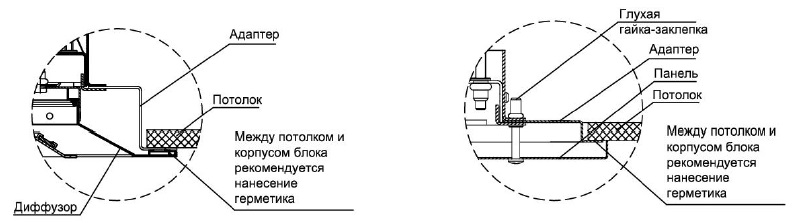

Конструкция адаптера

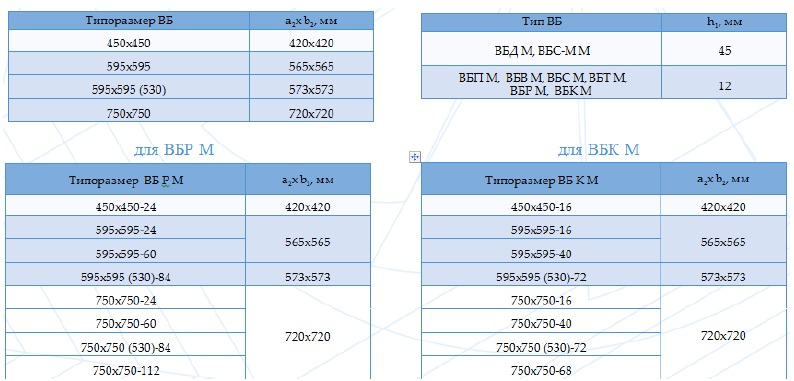

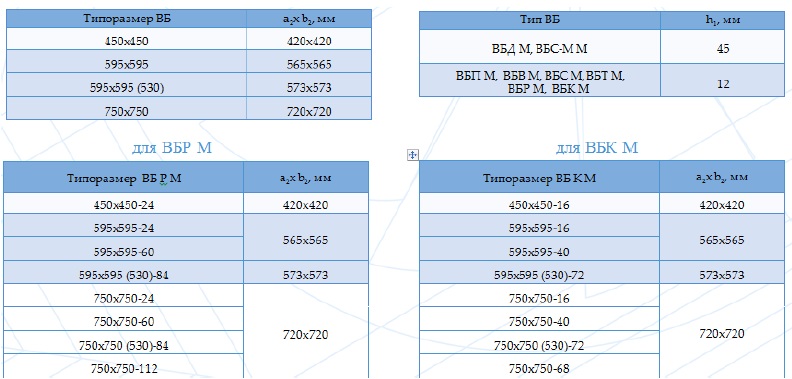

Конструкция адаптера для ВБД М и ВБС–М М Конструкция адаптера для ВБП М, ВБС М, ВБВ М, ВБТ М, ВБР М, ВБК М

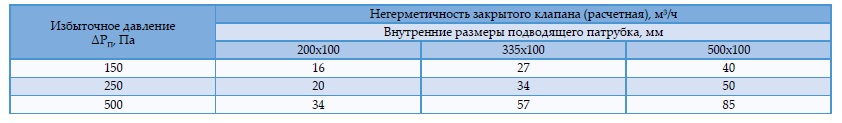

Значения негерметичности закрытого прямоугольного регулирующего клапана

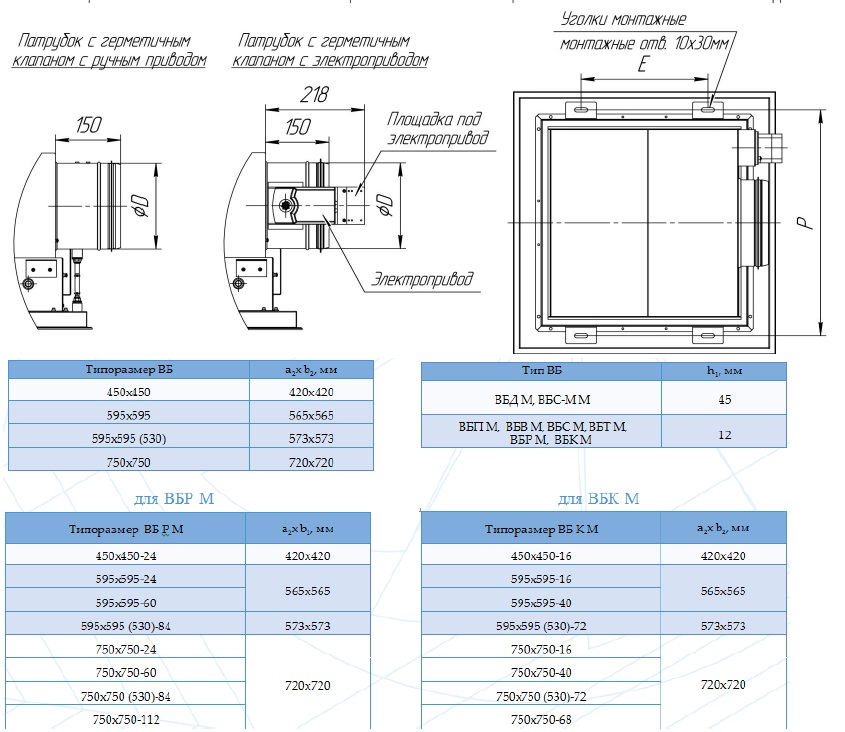

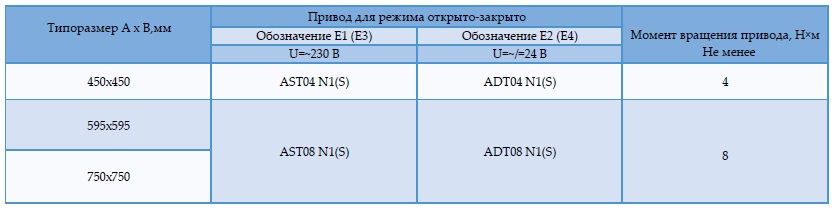

Варианты комплектации воздухораздающих блоков с герметичными круглыми клапанами электроприводами «Polar Bear»

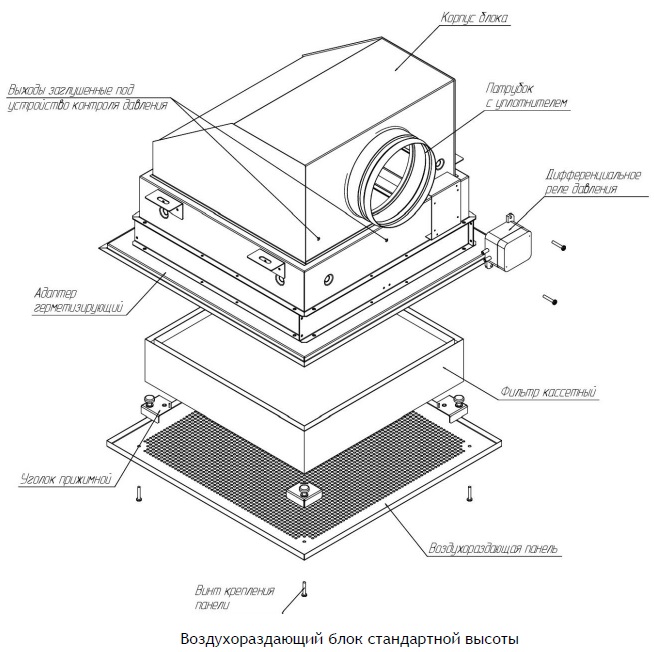

Конструктивные элементы воздухораздающих блоков

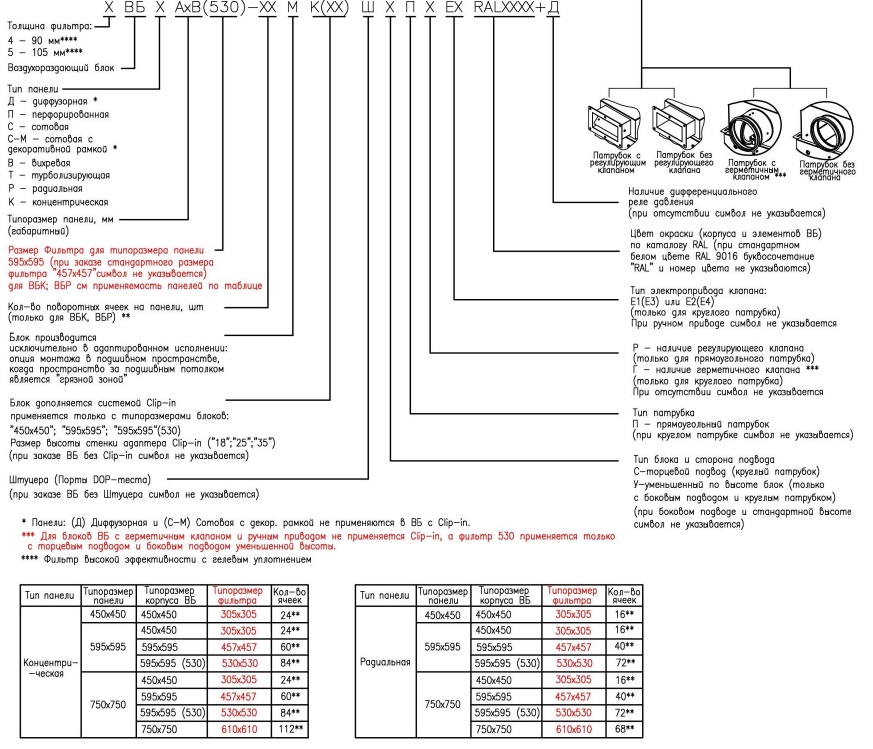

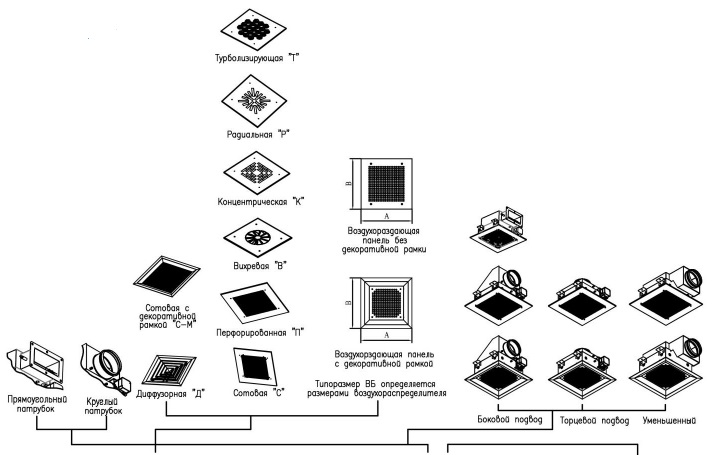

Система обозначений

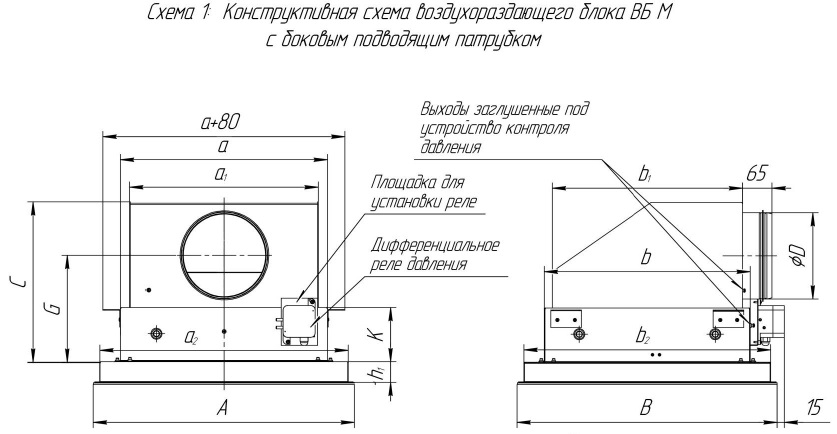

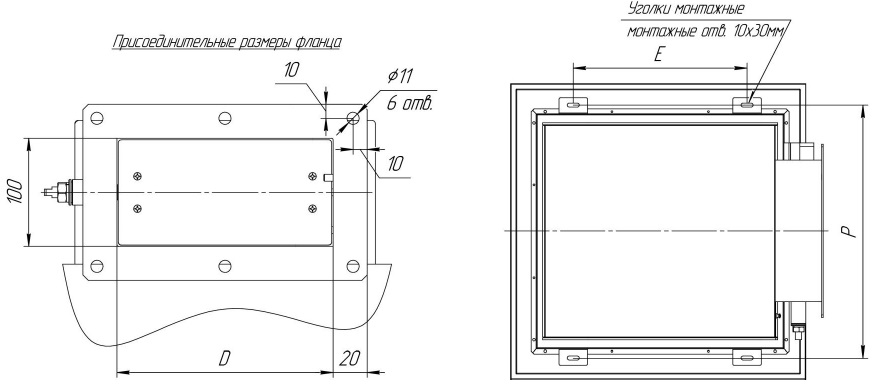

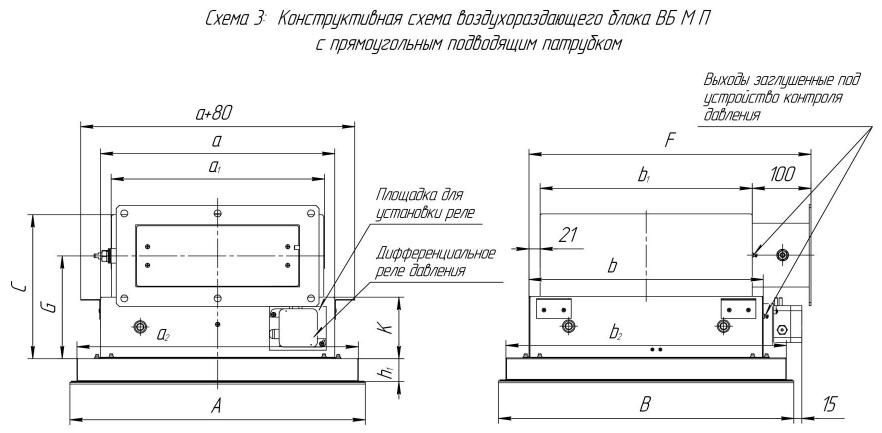

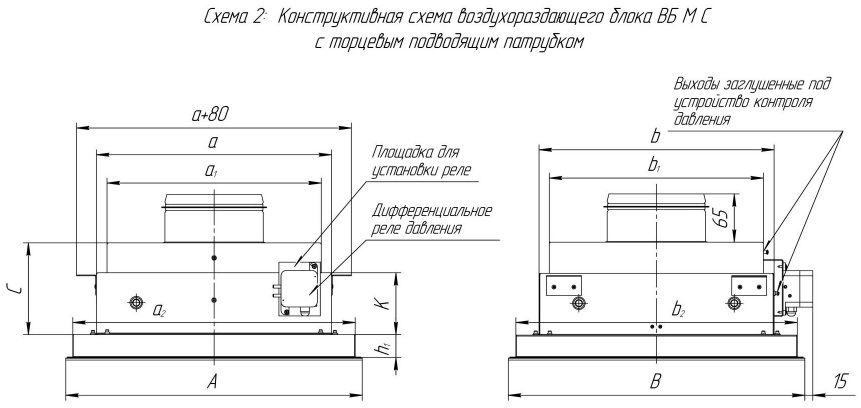

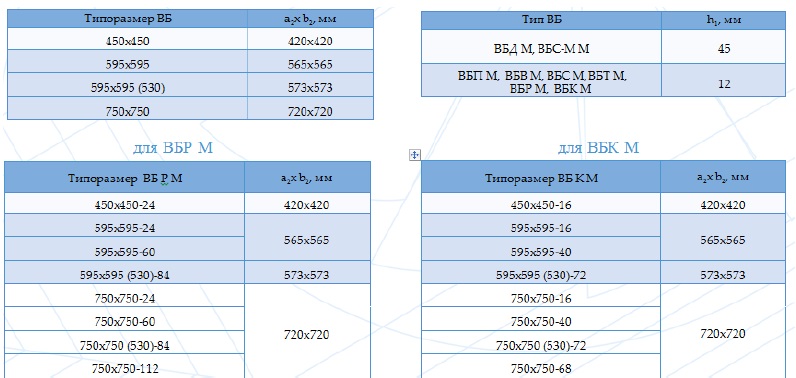

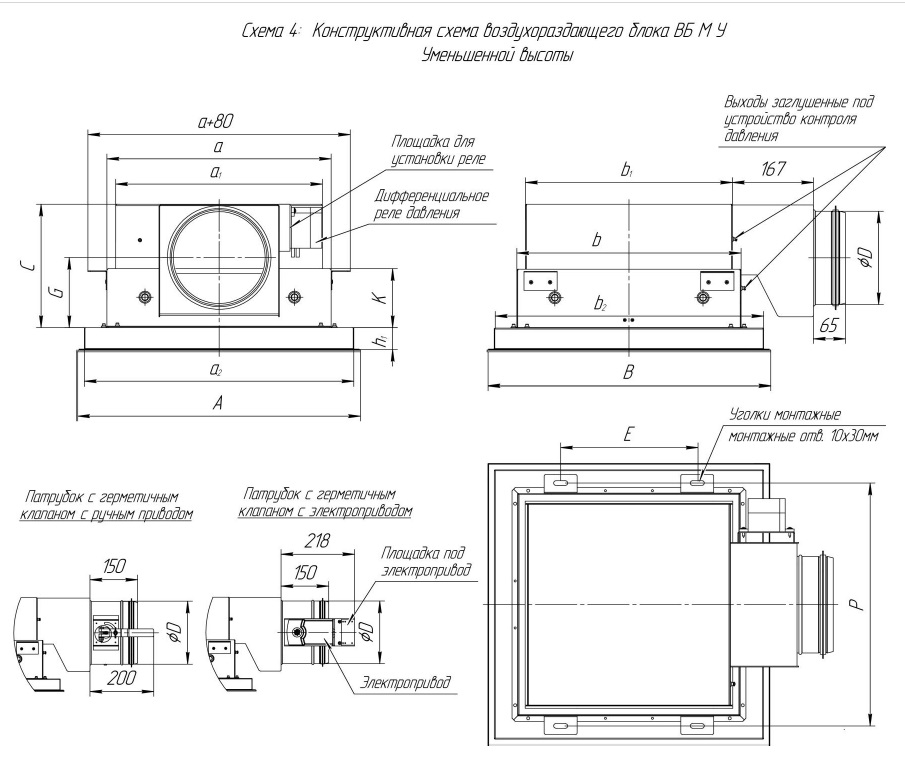

Конструктивные схемы блоков
Монтаж изделий – настенный или потолочный, в подшивном пространстве или открытой прокладкой. Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму).
Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса.
Все наружные и внутренние поверхности ВБ окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL.
Для проверки герметичности фильтра в ВБ могут быть установлены порты DOP-теста:
- порты DOP IN для подачи тестового аэрозоля (диоктилсебацината)
- порты DOP OUT для отбора проб воздуха на счетную концентрацию тестового аэрозоля перед фильтром (см. схему №5).
Дополнительно ВБ могут быть изготовлены под потолочную систему CLIP-IN, предназначенную для решения задач по устройству потолков в «чистых» помещениях с целью обеспечения герметичности контура ограждающих конструкций с ровной и гладкой поверхностью, обработки моющими и дезинфицирующими средствами (см. схему №5).
В качестве дополнительной опции может быть предложен крепѐж, изготовленный из нержавеющей стали: винты крепления панели; уголки прижимные; уголки монтажные.

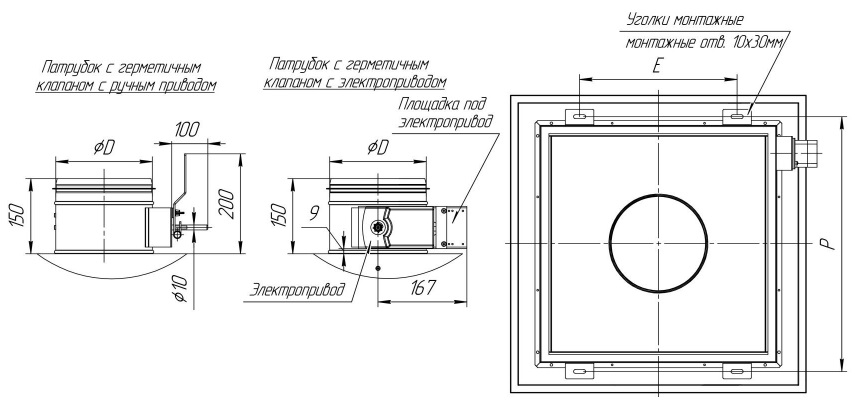

В качестве аксессуаров для ВБ с герметичным клапаном могут быть предложены: площадка под электропривод и электропривод.
