АДН-Т
Решетки АДН-Т предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Они имеют два ряда индивидуально регулируемых жалюзи, предназначенных для изменения направления и/ или характеристик приточной струи. Жалюзи установлены в пластиковые втулки, которые облегчают их поворот при регулировании. Для АДН-Т угол наклона внутреннего ряда жалюзи - α2, угол наклона наружного ряда жалюзи - α1
Решетки АДН-Т оснащены термоприводом для направления струи подаваемого воздуха в автономном режиме. Синхронный поворот жалюзи внутреннего ряда решетки на угол α2 = ±45° от нормали к лицевой поверхности позволяет менять направление приточной струи при посезонном регулировании. При температуре приточного воздуха ≤ 20°С жалюзи с помощью привода поворачиваются на угол α2 = +45° для подачи воздуха выше рабочей зоны. При температуре приточного воздуха ≥ 30°С жалюзи поворачиваются на угол α2 = -45° для подачи нагретого приточного воздуха наклонной струей непосредственно в рабочую зону. Наружный ряд жалюзи решетки АДН-Т позволяет регулировать «раскрытие» приточной струи в зависимости от требуемых параметров воздуха в рабочей зоне помещения.
Настенный монтаж к воздуховодам производится с помощью установленных на боковых стенках решетки пружинных фиксаторов. Потолочный монтаж рекомендуется производить с помощью самонарезающих винтов. С целью удобства установки, решетки могут дополнительно комплектоваться монтажной рамкой (РМУ)

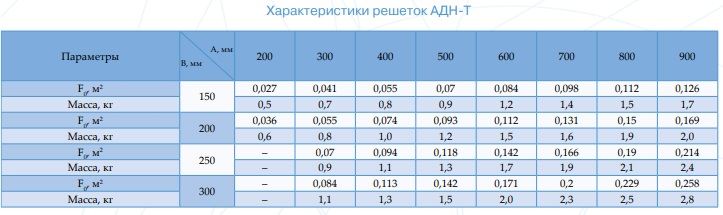

Минимальный размер решеток АДН-Т 200х150 мм, максимальный – 900х300 мм, стандартный шаг изготовления по стороне А - 100 мм, по стороне В - 50 мм.
В решетках АДН-Т при размере А≥600 мм устанавливается одна перемычка и два термопривода.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

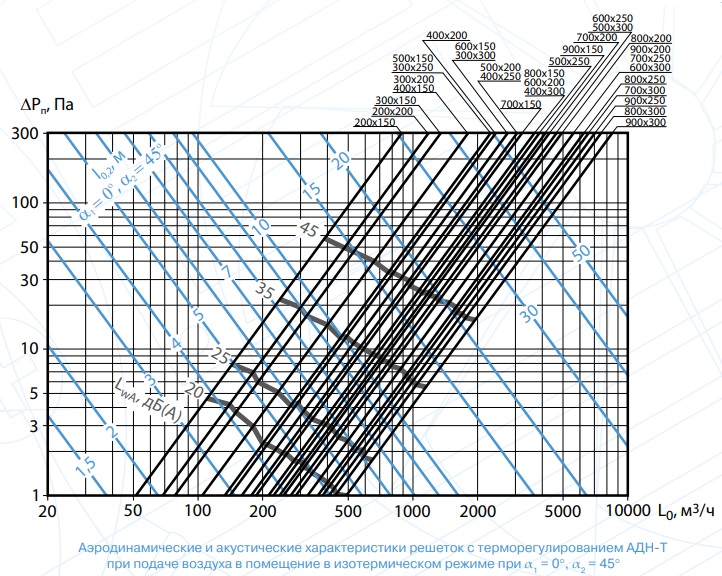

* – При настилании струи на поверхность ее дальнобойность увеличивается в 1,4 раза.
