Чиллеры с конденсаторами воздушного охлаждения LDC

Чиллеры LDC предназначены для наружной установки, собраны в компактном корпусе и имеют высокую энергоэффективность. Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат. Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров. Чиллеры готовы к работе после подключения к электропитанию и соединения с контуром теплоносителя, что значительно снижает время на монтажные и пусконаладочные работы.

Чиллеры LDC поставляются в стойком к атмосферным воздействиям корпусе, выполненном из оцинкованной стали с покрытием из порошковой эмали. Корпус состоит из несущего каркаса и съемных панелей. Корпус окрашен в цвет RAL 9018.

В качестве хладагента используется R410A. Агрегаты поставляются в заправленном состоянии. Холодильные контуры агрегата полностью независимы: нарушение нормальной работы одного холодильного контура никак не влияет на работу остальных холодильных контуров.

Агрегаты укомплектованы спиральными компрессорами, оснащенными подогревателем картера и защитой от перегрузки. Компрессоры установлены в отдельном отсеке вне потока воздуха. Доступ к компрессорам осуществляется со стороны лицевой панели чиллера, что позволяет проводить техническое обслуживание компрессора, не отключая чиллер.

Конденсатор выполнен из медных труб с алюминиевым оребрением. Конструкция теплообменника обеспечивает низкое аэродинамическое сопротивление, что позволяет использовать малошумные вентиляторы.

Чиллеры оборудованы осевыми вентиляторами с непосредственным приводом. Вентиляторы статически и динамически сбалансированы и оснащены защитными решетками. Вентиляторы крепятся к корпусу агрегата с использованием резиновых виброизолирующих втулок. Электродвигатель вентилятора оснащен встроенной защитой от перегрева. Степень защиты электродвигателя IP 54. Также чиллеры могут снабжаться ЕС-вентиляторами.

Испаритель представляет собой пластинчатый теплообменник непосредственного охлаждения из нержавеющей стали AISI 316. Использование испарителей данного типа обеспечивает значительное снижение массы заправляемого в систему хладагента и габаритных размеров агрегата. Испаритель теплоизолирован и может быть оснащен электронагревателем для защиты от замораживания (опция). Управление нагревателем осуществляет микропроцессорный контроллер. Каждый испаритель оснащен датчиком температуры системы защиты от замораживания.

Система управления выполняет следующие функции: регулирование температуры воды, защита от замораживания, управление работой компрессоров, контроль высокого и низкого давления в холодильном контуре. Система управления имеет вход для дистанционного включения/выключения чиллера и релейный выход сигнала об аварии. Контроллер чиллера может быть подключен к системе BMS с использованием протокола Modbus (опция). Выносная панель управления обеспечивает дистанционное управление агрегатом (опция).

Система безопасности включает в себя дополнительный датчик температуры для защиты от замораживания воды, датчик высокого давления в холодильном контуре, датчик низкого давления в холодильном контуре, аварийный клапан сброса давления в водяном контуре, датчик протока в водяном контуре, термозащиту компрессоров и вентиляторов, реле контроля наличия и правильной последовательности фаз питающего напряжения.

Модели с пониженным уровнем шума:

• LS - в этих моделях компрессоры звукоизолированы;

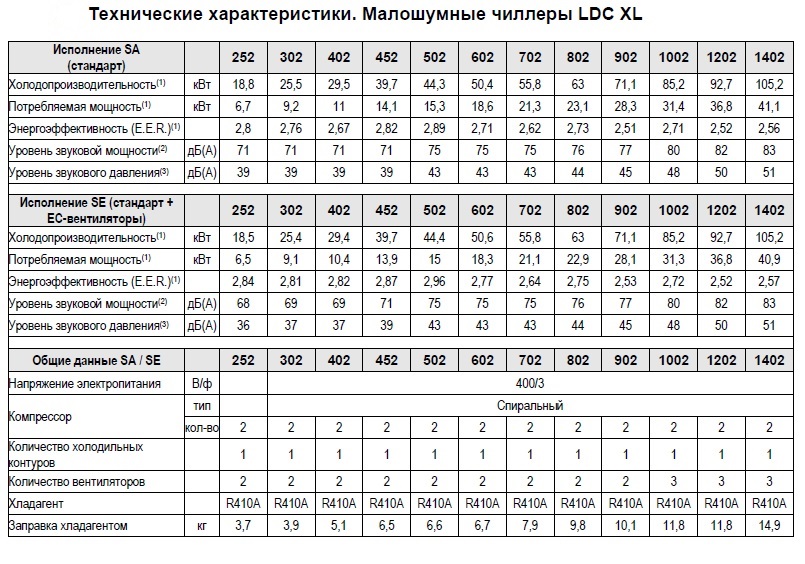

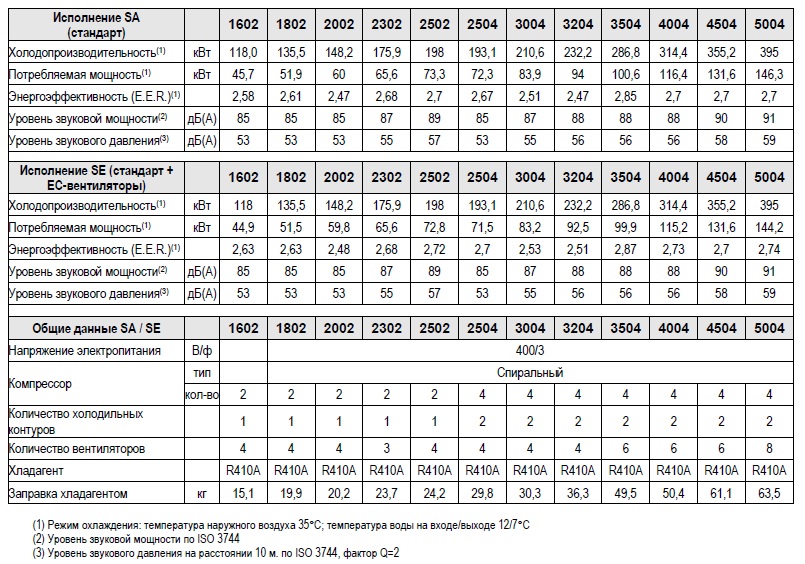

• XL - в этих моделях компрессоры звукоизолированы и используются малошумные вентиляторы.

В моделях для пониженной температуры теплоносителя ВТ холодильный контур разработан для эксплуатации при температуре теплоносителя на выходе испарителя от 4°С до -5°С.

Исполнения SA, SE, HA и HE

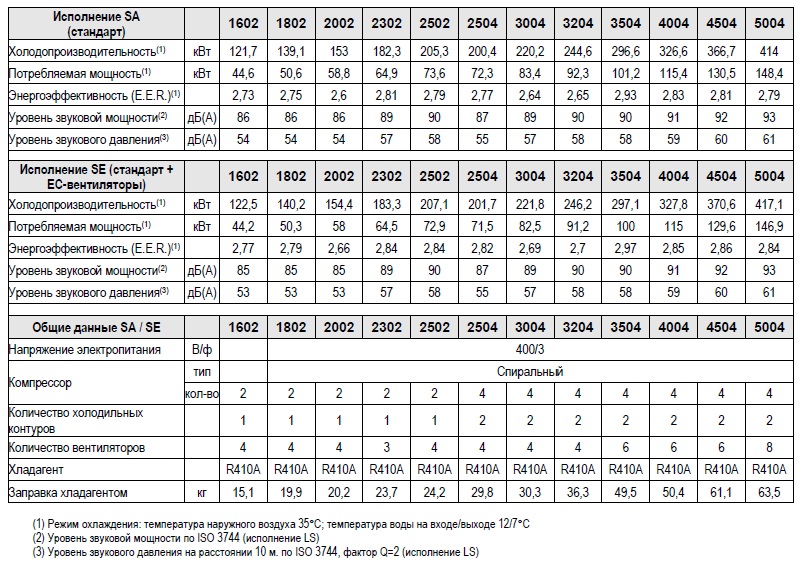

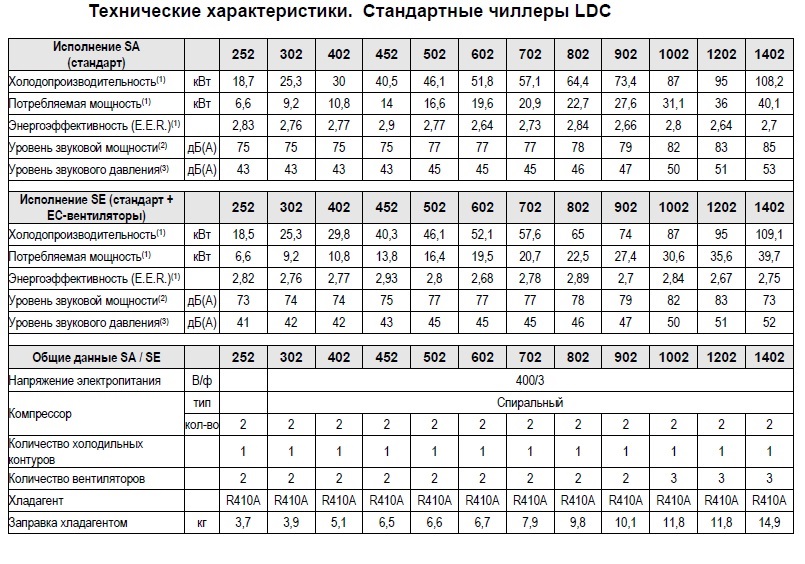

• SA– стандартные модели
• SE - стандартные модели с ЕС-вентиляторами

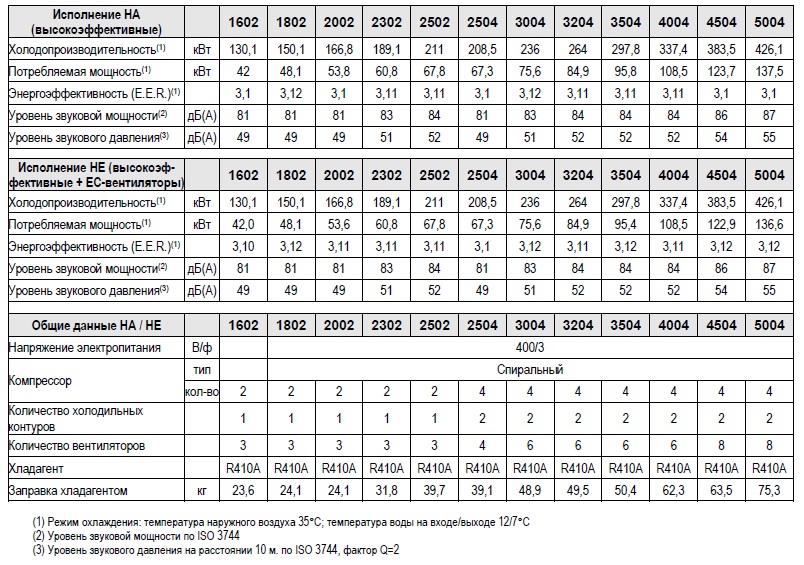

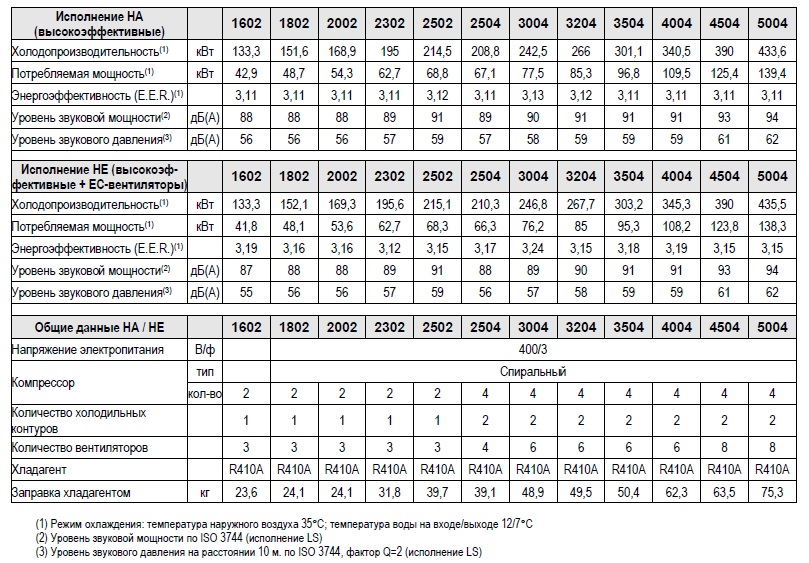

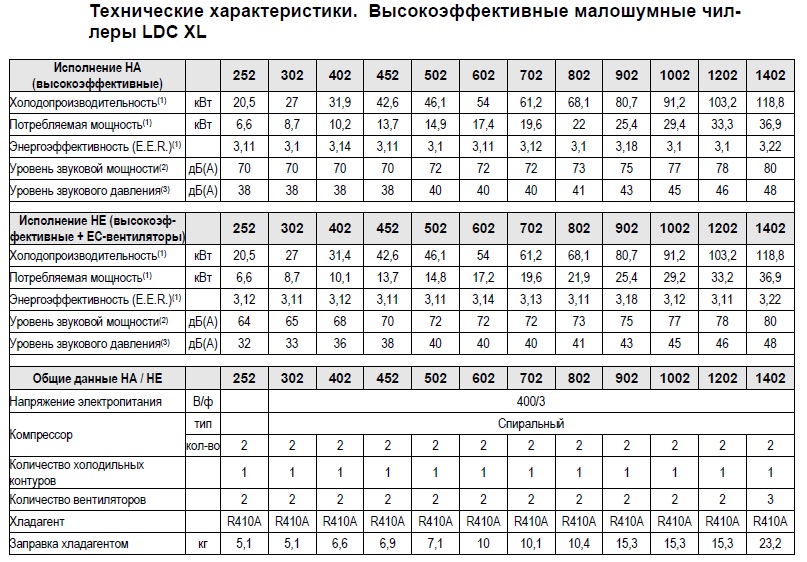

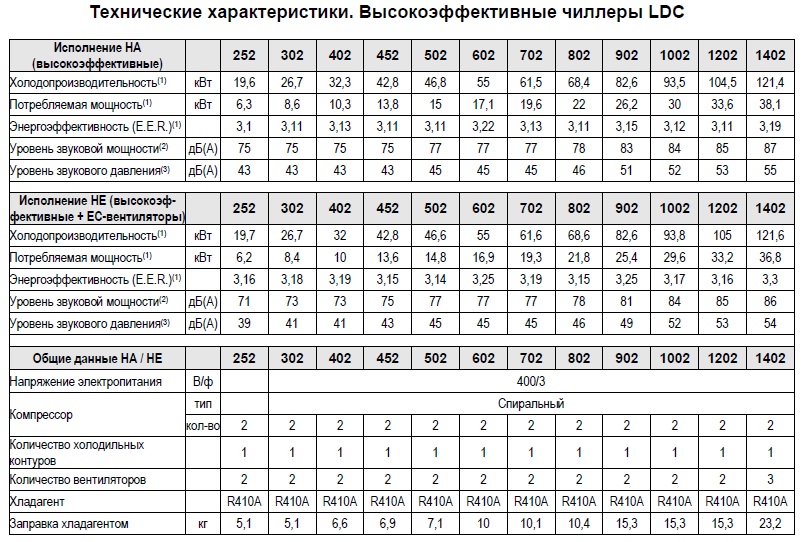

• НА – высокоэффективные модели
• НЕ - высокоэффективные модели с ЕС-вентиляторами.

Для повышения энергоэффективности чиллер может быть оборудован системой частичной утилизации тепла. Тепло используется для нагрева воды, например, в системе ГВС.

Чиллеры LDC могут поставляться со встроенным гидромодулем, в состав которого входят накопительный бак, один или два насоса, расширительный бак, предохранительный клапан, запорные краны и фитинги. Комплект защиты от замораживания для чиллеров с гидромодулем (опция) включает в себя нагревательный электрический кабель, проложенный по испарителю и по трубам водяного контура, а также электронагреватель, установленный внутри накопительного бака водяного контура. Управление комплектом осуществляет микропроцессорный контроллер.
