ДФВ
«Арктос» выпускает две модификации дестратификаторов: ДФР и ДФВ. Благодаря панели с поворотными жалюзи в изделии ДФВ имеется возможность регулирования направления, дальнобойности и формы приточного потока путем изменения угла наклона жалюзи от 0° до 45°.
Дестратификатор вихревой ДФВ состоит из осевого вентилятора с защитной решёткой, корпуса и воздухораздающей панели. На панели располагаются четыре квадратные секции одинакового размера с регулируемыми жалюзи, которые расположены перпендикулярно относительно жалюзи соседней секции. Жалюзи секций имеют возможность поворота угла наклона от α = 0º до 45º к геометрической оси дестратификатора. При угле поворота жалюзи α = 0º формируется прямоточный поток, при α > 0º создается четырехструйный наклонный поток, при α = 45° формируется горизонтальный поток. Дестратификатор вихревой ДФВ с наклоном жалюзи α = 0°÷25° используется по прямому назначению, а с наклоном жалюзи α = 45° – для увеличения подвижности воздуха в помещении в летний период времени.

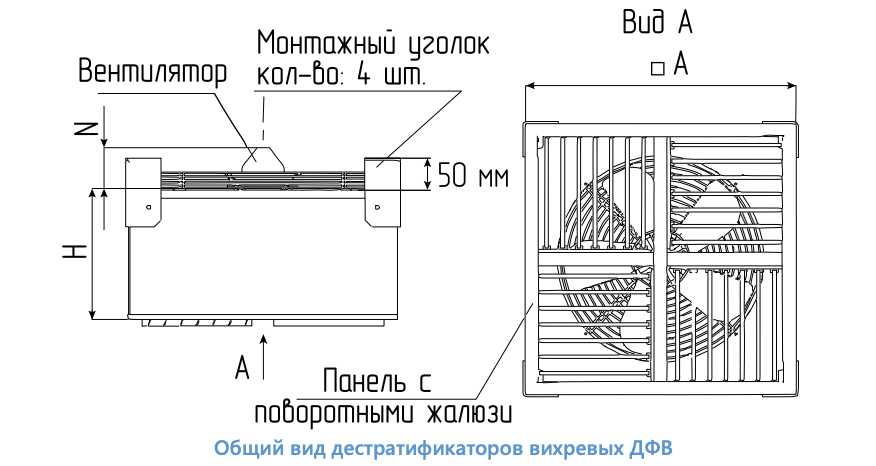

ОБЩИЙ ВИД

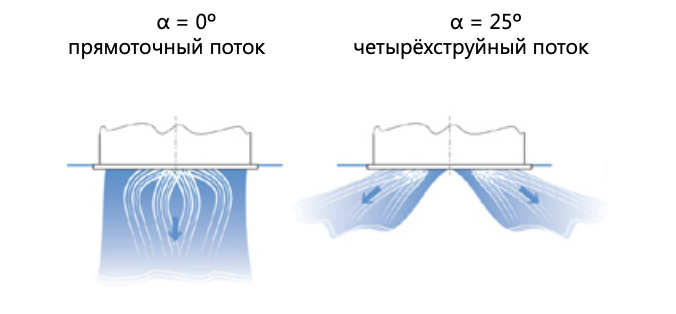

Виды воздушных струй при различных положениях жалюзи ДФВ
Конструкция ДФВ предусматривает следующие варианты управления поворотом жалюзи:
- Индивидуальное посекционное – вариант, когда поворот жалюзи каждой секции производится индивидуально. Жалюзи в выбранной секции поворачиваются на одинаковый угол путём поворота рукой одной из ламелей данной секции.
- Синхронное с помощью ручного привода – вариант, когда поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораздающей панели. Поворот осуществляется с лицевой стороны панели при помощи шестигранного ключа.
- Синхронное с помощью электропривода – вариант, когда поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораздающей панели ДФВ. Поворот осуществляется при помощи электропривода, монтируемого на внутренней стороне панели.
Дестратификаторы ДФВ оснащаются кронштейнами подвески (4 шт.) и комплектом крепежа для установки кронштейнов.

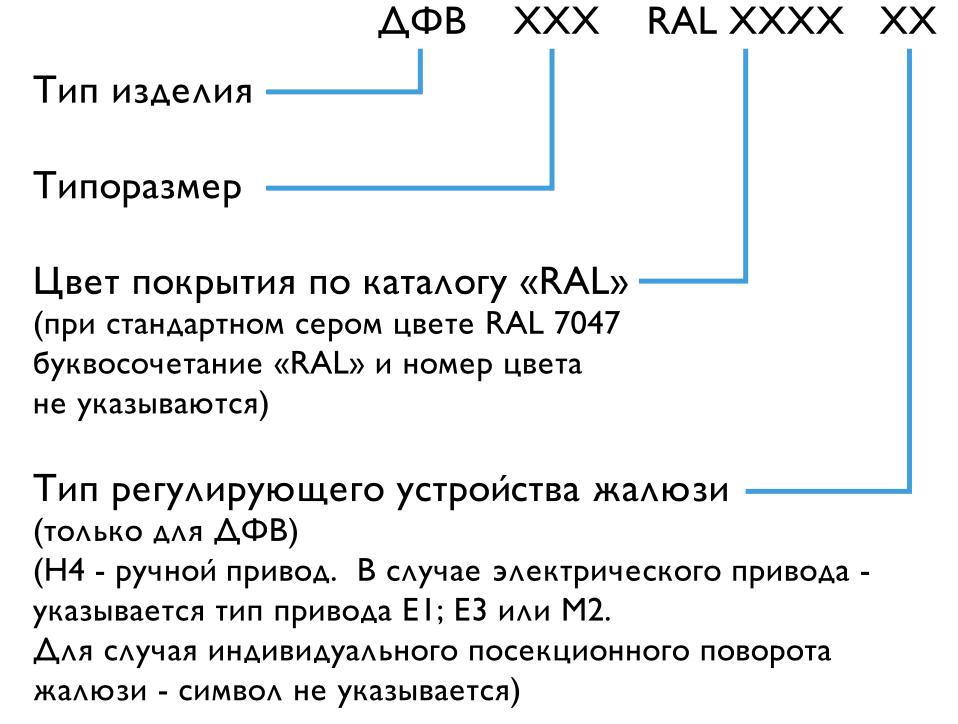

СИСТЕМА ОБОЗНАЧЕНИЙ
Дестратификаторы вихревые ДФВ с электроприводом выпускаются в следующих исполнениях:
-
ДФВ…Е1 – дестратификатор вихревой ДФВ с электроприводом (2-х позиционное управление: 0°/45° – заводская настройка);
-
ДФВ…Е3 – дестратификатор вихревой ДФВ с электроприводом (3-х позиционное управление: 0°/25°/45°);
-
ДФВ…M2 – дестратификатор вихревой ДФВ с электроприводом (пропорциональное управление 0…10В).

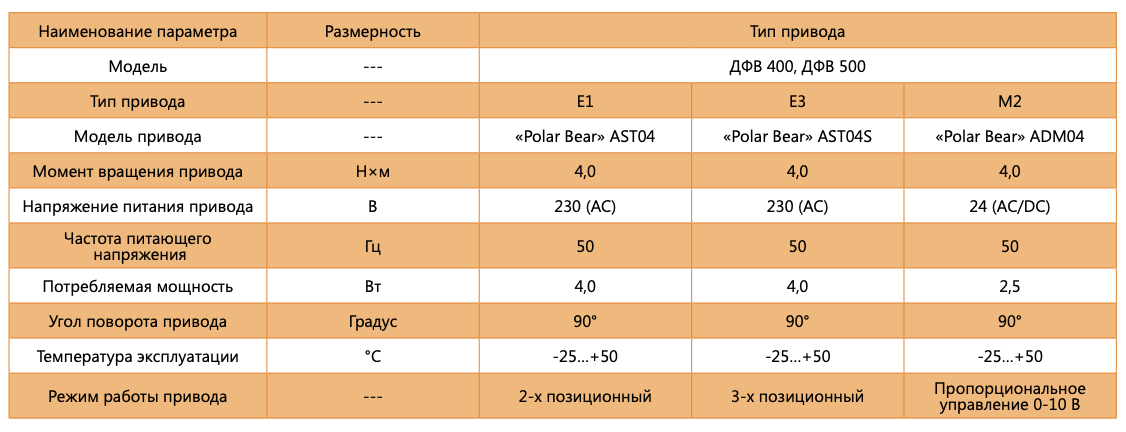

Варианты комплектации ДФВ электроприводами
Заводская транспортировочная установка угла наклона жалюзи дестратификатора вихревого ДФВ α = 45° к геометрической оси изделия. Заводская установка хода жалюзи 0°- 45°.

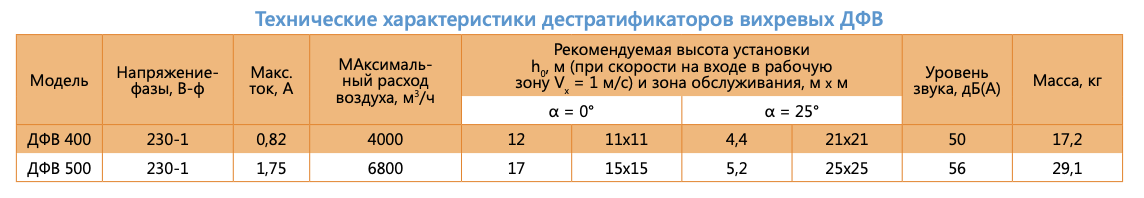

В дестратификаторах ДФВ имеется возможность регулирования скорости вентилятора с помощью 5-ти ступенчатого регулятора скорости. Это позволяет изменять расход воздуха и, соответственно, дальнобойность дестратификатора. К одному регулятору скорости можно подключать несколько изделий при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Все электродвигатели вентиляторов оснащены встроенной защитой от перегрева. При срабатывании защиты питание двигателя отключается. Питание двигателя возобновляется автоматически после остывания.
Монтаж дестратификаторов осуществляется путём подвески его к элементам конструкции здания посредством резьбовых шпилек М8 и кронштейнов, входящих в комплект поставки. При монтаже дестратификаторов следует выдерживать минимальное расстояние от защитной решётки до потолка не менее 0,5 м.
