EURO - встраиваемые фанкойлы с центробежными вентиляторами
Бескорпусные фанкойлы EURO предназначены для скрытой установки. Фанкойлы могут устанавливаться как в небольшой стеновой или потолочной нише, так и обеспечивать распределение кондиционированного воздуха по помещению, находясь за подвесным потолком. Широкий выбор фанкойлов дает неоспоримые преимущества при проектировании, монтаже и эксплуатации инженерного оборудования в зданиях любой площади.

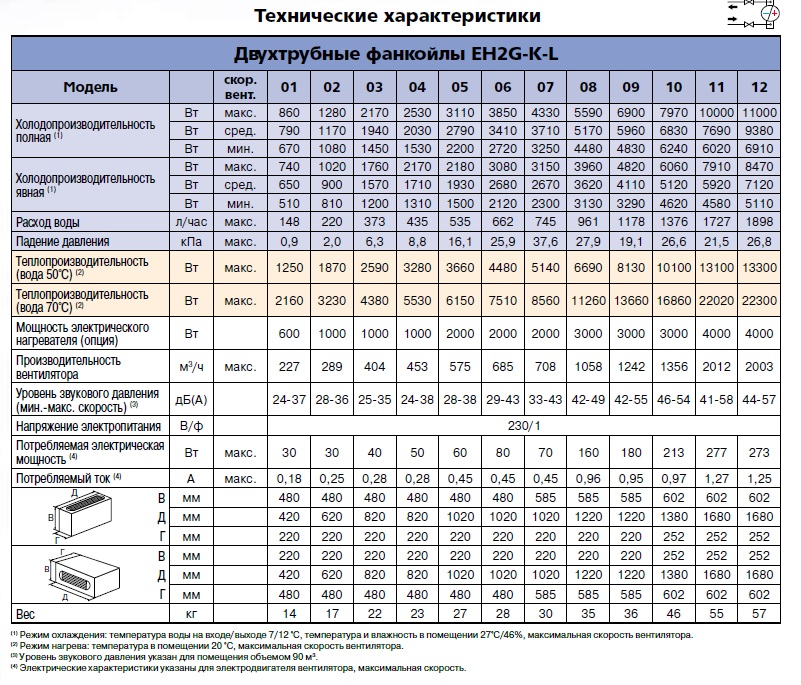

Модельный ряд включает двенадцать базовых типоразмеров двух- и четырехтрубных фанкойлов холодопроизводительностью от 1 до 11 кВт.

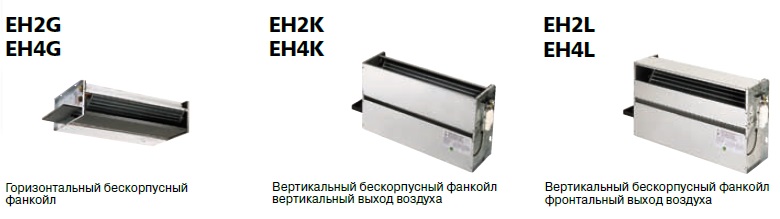

Модели фанкойлов:
EH2G – двухтрубные горизонтальные бескорпусные фанкойлы;
EH4G – четырехтрубные горизонтальные бескорпусные фанкойлы;
EH2K – двухтрубные вертикальные бескорпусные фанкойлы с вертикальным выходом воздуха;
EH4K – четырехтрубные вертикальные бескорпусные фанкойлы с вертикальным выходом воздуха;
EH2L – двухтрубные вертикальные бескорпусные фанкойлы с фронтальным выходом воздуха;
EH4L – четырехтрубные вертикальные бескорпусные фанкойлы с фронтальным выходом воздуха.
Корпус фанкойла изготовлен из оцинкованной стали, что обеспечивает высокие коррозионную стойкость и механическую прочность.
Корпус имеет высокоэффективную тепло- и шумоизоляцию на основе современных материалов. На каркасе фанкойла подготовлены все необходимые отверстия для быстрого и легкого монтажа.
Фанкойлы снабжены моющимся воздушным фильтром.
Фанкойлы оснащены центробежными высокоэффективными и малошумными вентиляторами двухстороннего всасывания. Рабочие колеса вентиляторов с лопатками оптимизированной формы проходят статическую и динамическую балансировку. Увеличенный диаметр рабочего колеса позволил снизить шум и увеличить давление воздуха. Стандартно фанкойлы поставляются со встроенными автотрансформатором и пусковым конденсатором. Двигатель имеет заводское подключение трех скоростей из шести возможных, при пуско-наладке возможно переключение на другие скорости для обеспечения требуемого расхода воздуха на каждой скорости. Электродвигатель снабжен специальными резиновыми виброопорами и имеет встроенную термозащиту.
В 2-х трубном фанкойле установлен один теплообменник, в 4-х трубном – два независимых теплообменника. Теплообменники выполнены из пакета медных трубок с алюминиевым оребрением. Конструкция теплообменника повышает коэффициент теплопередачи и создает минимальное сопротивление воздушному потоку.
Дренажный поддон теплоизолирован и имеет патрубок со стороны подключения.
Гидравлические подсоединения стандартно расположены с левой стороны, но при необходимости легко переносятся на противоположную при монтаже. Фанкойлы могут работать на воде или растворе гликоля.
Управление фанкойлом осуществляется:
- внешним настенным пультом с переключателями скорости вентилятора, включено/выключено и термостатом. Пульт может управлять несколькими фанкойлами (требуется дополнительный модуль);
- внешним настенным пультом управления с расширенными возможностями – переключателями скорости вентилятора, зима/выключен/лето, термостатом, экономичным режимом, индикатором необходимости очистки фильтра и пр. Пульт может управлять несколькими фанкойлами (с дополнительным модулем);
- внешним настенным пультом управления с ЖК дисплеем и расширенными возможностями, позволяющим подключаться к системе “умный дом”;
- беспроводным пультом управления.
Для управления подачей теплоносителя используются 2-х ходовые и 3-х ходовые вентили (опция). 3-х ходовые вентили позволяют поддерживать постоянную циркуляцию воды в системе даже в закрытом состоянии. Управление вентилями осуществляется с помощью двухпозиционных и трехпозиционных электроприводов, а также электроприводами с пропорциональным управлением 0-10 В.
Опции:
-
Настенные пульты управления.
-
Интерфейсный блок для управления 4-мя фанкойлами одним пультом.
-
Термостат отключения вентилятора при низкой температуре теплоносителя (в режиме нагрева).
-
Декоративная передняя панель для монтажа в стеновой или потолочной нише.
-
Охладитель повышенной производительности (только для двухтрубных фанкойлов).
-
Фреоновый охладитель вместо водяного теплообменника.
-
Вентили 2-х и 3-х ходовые.
-
Электрический нагреватель (только для двухтрубных фанкойлов).
-
Адаптеры на входе и выходе воздуха.
-
Адаптеры с круглыми патрубками для подключения гибких воздуховодов.
-
Решетки.
-
Дренажный насос.
-
Дренажный поддон под вентили.
