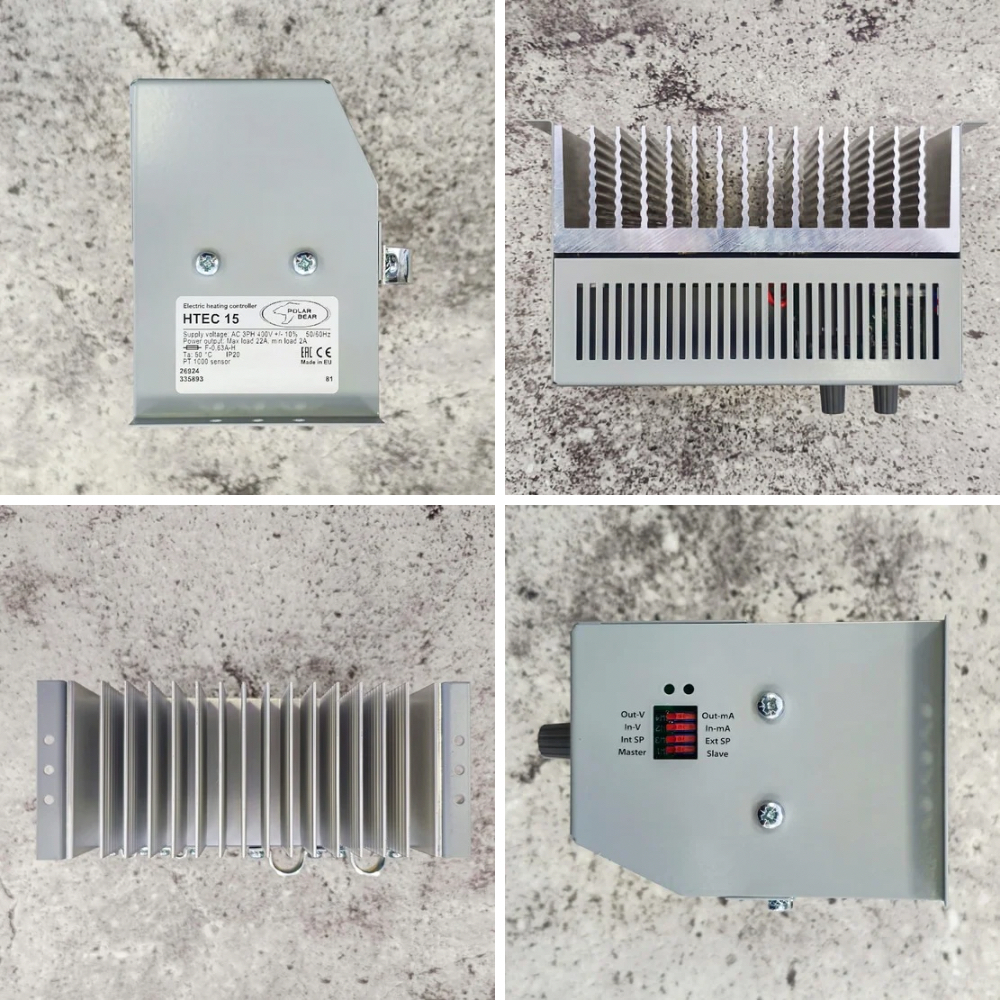

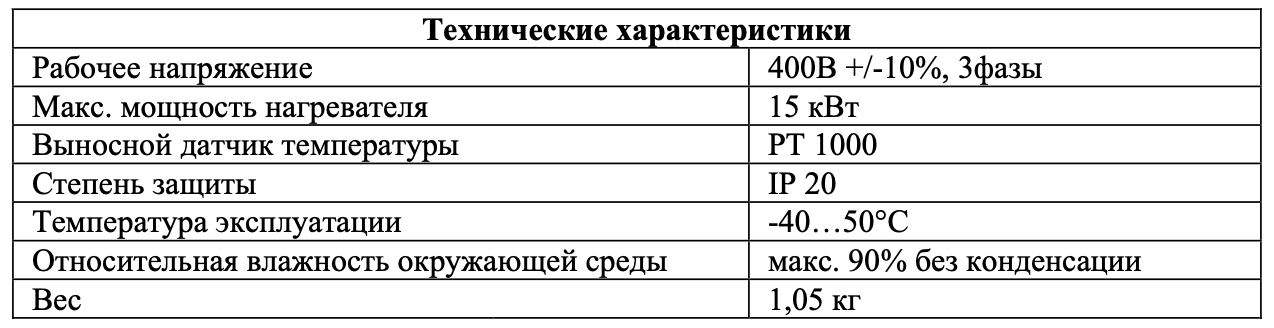

Симисторный регулятор температуры HTEC 15 предназначен для поддержания заданной температуры с помощью трехфазных электрических нагревателей в системах вентиляции, отопления и кондиционирования воздуха. Регулирование происходит за счёт изменения времени включения и выключения полной мощности нагревателя.
Принцип работы. HTEC 15 является пропорционально-интегральным (PI) контроллером для электрических нагревателей. Регулирование мощности нагревателя происходит за счет изменения времени включения и выключения полной мощности нагревателя в течение цикла регулирования. Для снижения помех и повышения надежности переключение нагрузки осуществляется симистором в момент, когда ток и напряжение на нагревателе равны нулю. Подача напряжения на нагреватель индицируется светодиодом. Регулятор может использоваться для управления канальным нагревателем с канальным датчиком температуры, а также регулятор может работать в качестве силового модуля и регулировать мощность нагревателя в соответствии с сигналом 0…10 В или 0…20 мA от внешнего контроллера.
ВНИМАНИЕ: Регулятор нельзя использовать для управления осветительными приборами или электродвигателями!!!

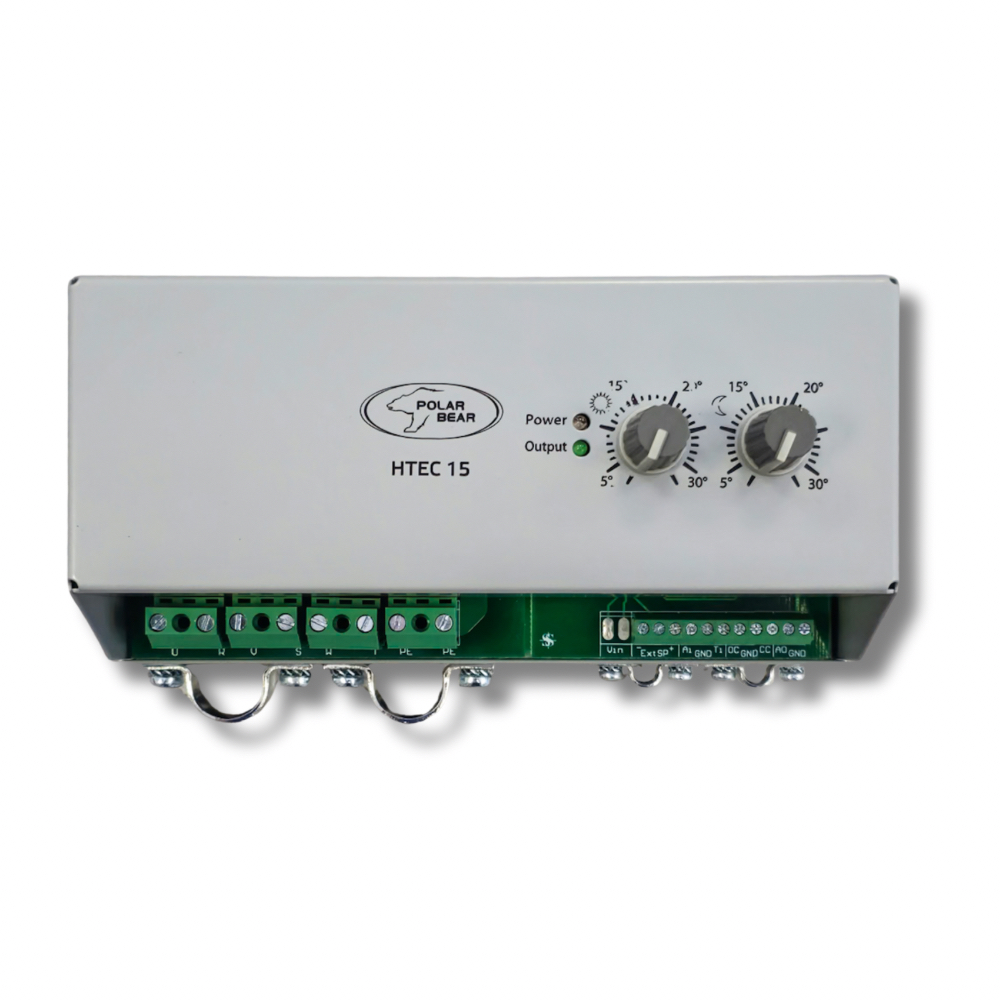

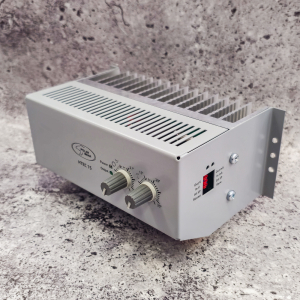

Уставка температуры. HTEC 15 снабжен потенциометрами – задатчиками уставки дневного и ночного (экономичного) режима, диапазон уставки 5…30°С. Переключение дневного и ночного режимов осуществляется внешними контактами. Возможно подключение внешнего задатчика уставки.

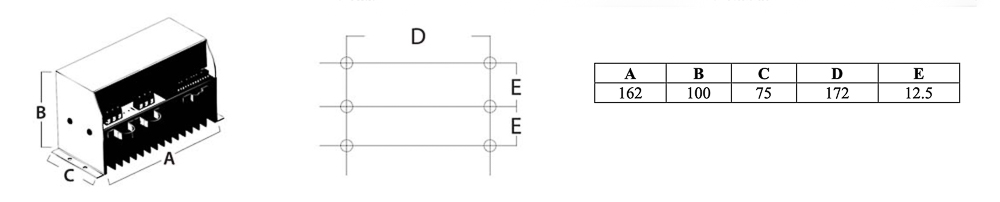

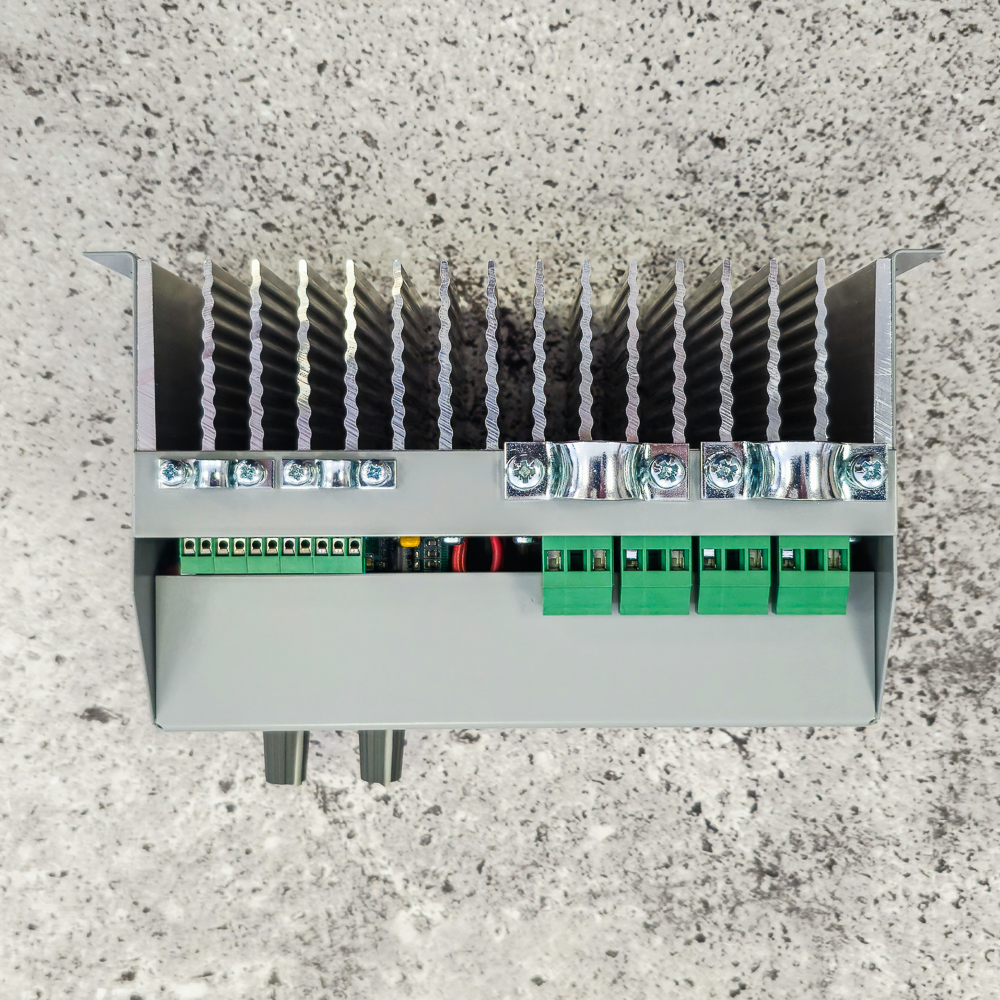

Монтаж. Регулятор предназначен для шкафного монтажа на монтажной пластине. Положение - клеммами вниз
ВНИМАНИЕ: Температура воздуха в месте установки регулятора не должна превышать 50°С. Используйте шкаф соответствующих размеров и (или) установите решетки / вентилятор.

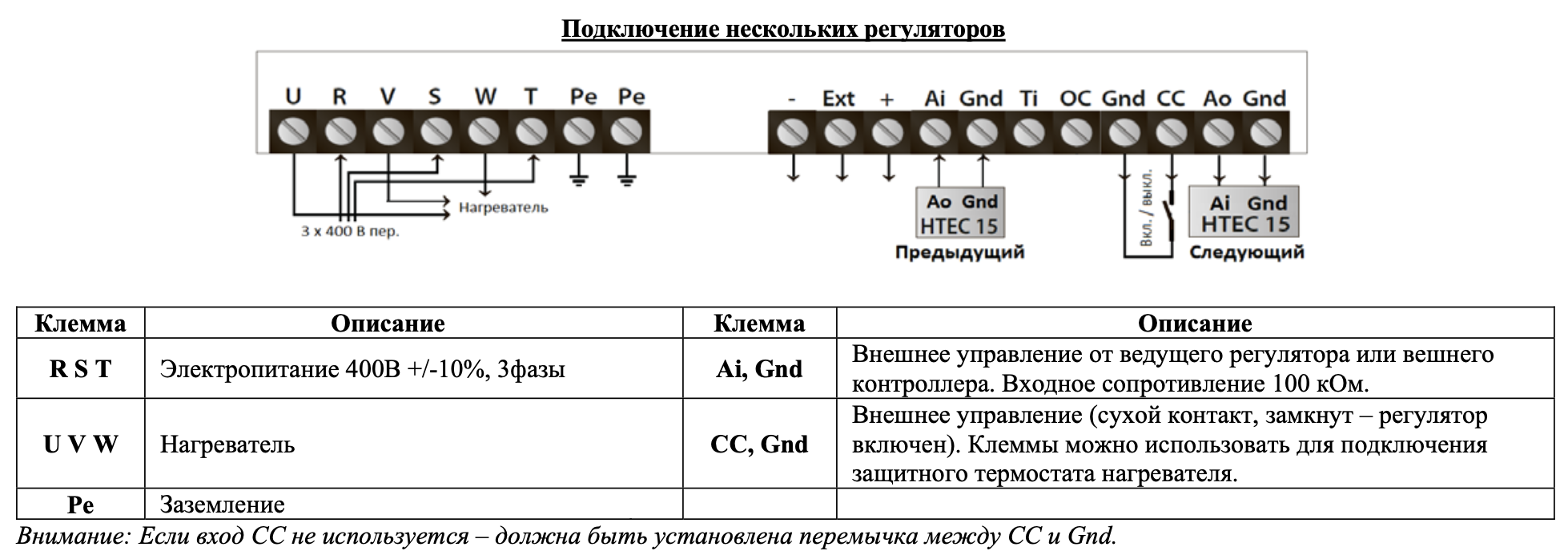

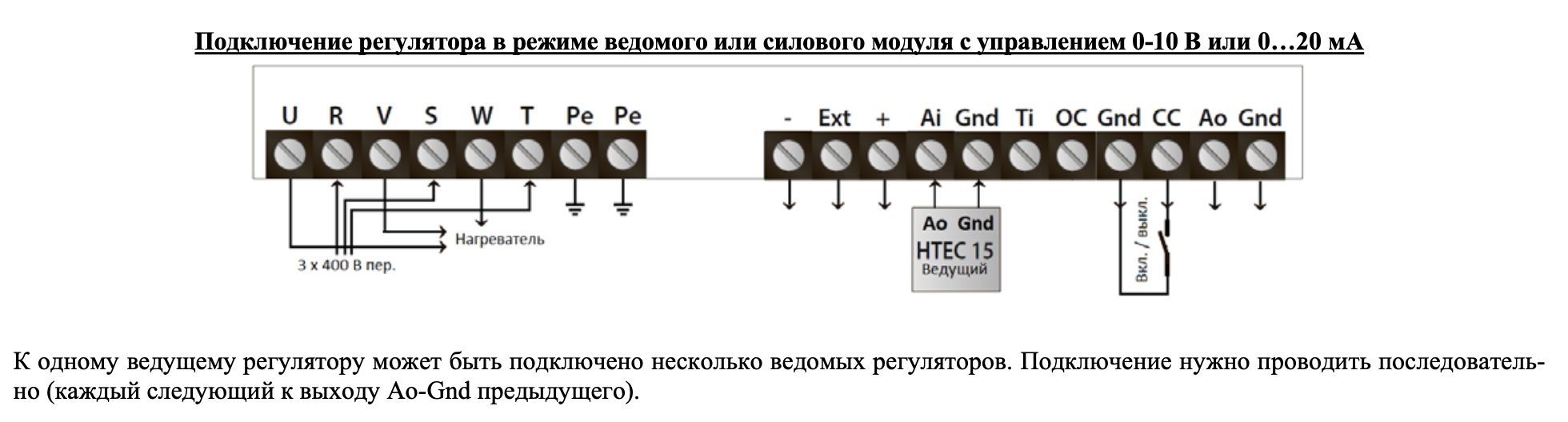

Схемы подключения. Регулятор должен быть подключен к сети через автоматический выключатель. Подключение регулятора должен проводить квалифицированный персонал!!!
