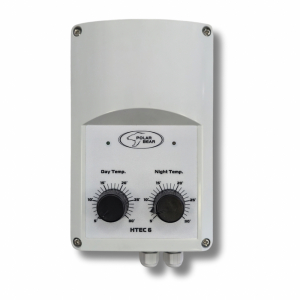

Симисторный регулятор температуры HTEC 6 предназначен для поддержания заданной температуры с помощью одно- и двухфазных электрических нагревателей в системах вентиляции, отопления и кондиционирования воздуха. Регулирование происходит за счёт изменения времени включения и выключения полной мощности нагревателя.
Принцип работы. HTEC 6 является пропорционально-интегральным (PI) контроллером для электрических нагревателей. Регулирование мощности нагревателя происходит за счет изменения времени включения и выключения полной мощности нагревателя в течение цикла регулирования. Для снижения помех и повышения надежности переключение нагрузки осуществляется симистором в момент, когда ток и напряжение на нагревателе равны нулю. Подача напряжения на нагреватель индицируется светодиодом.
Регулятор может использоваться для управления канальным нагревателем с канальным датчиком температуры, а также регулятор может работать в качестве силового модуля и регулировать мощность нагревателя в соответствии с сигналом 0…10 В или 0…20 мA от внешнего контроллера.
ВНИМАНИЕ: Регулятор нельзя использовать для управления осветительными приборами или электродвигателями!

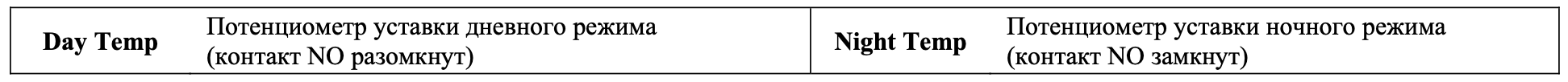

Уставка температуры. HTEC 6 снабжен потенциометрами – задатчиками уставки дневного и ночного (экономичного) режима, диапазон уставки 5…30°С. Переключение дневного и ночного режимов осуществляется внешними контактами (обозначение NO). Возможно подключение внешнего задатчика уставки.

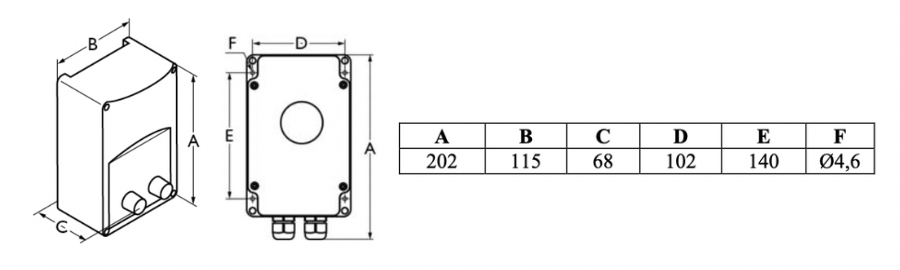

Монтаж. Регулятор предназначен для настенного монтажа. Положение - клеммами вниз.
ВНИМАНИЕ: Температура воздуха в месте установки регулятора не должна превышать 40°С.

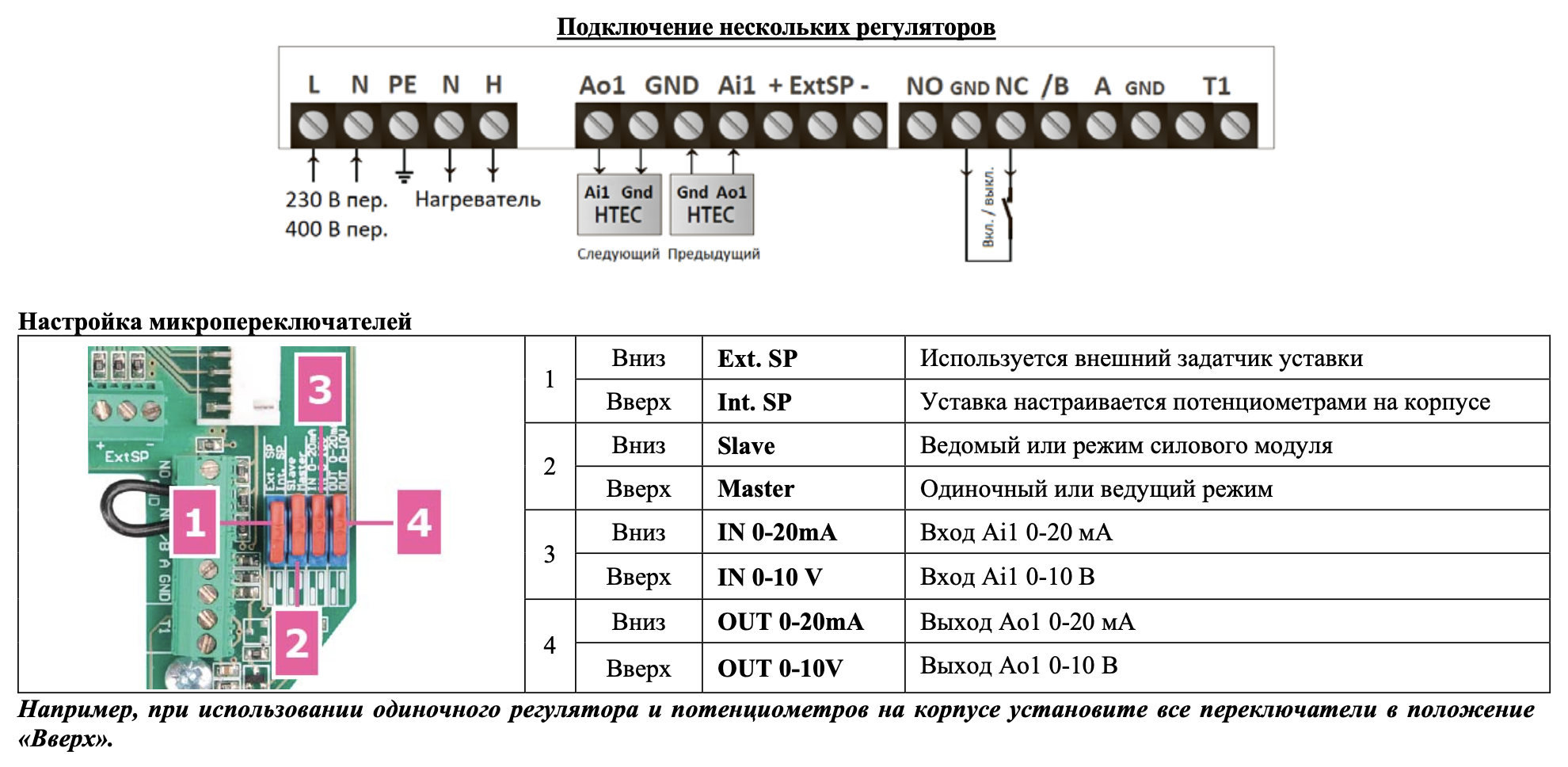

Схемы подключения. Регулятор должен быть подключен к сети через автоматический выключатель. Подключение регулятора должен проводить квалифицированный персонал!!!
