Изделие ПО ЭСКИЗУ

Фасадный воздушный клапан для больших наружных проемов.

Клапаны для больших проемов предназначены для регулирования подачи и/или удаления воздуха в помещениях, где есть необходимость установки клапана непосредственно в проем на наружной

стене здания, исключая прямое попадание осадков.

Клапана отвечают следующим функционально-эксплуатационным требованиям:

коррозионная стойкость изделия;
параллельное открытие жалюзи (исключить прямое попадание осадков);
надежность конструкции;
фиксация положения жалюзи;
монтаж изделия по 4 сторонам;
большие размеры изделий, сборная конструкции;
цвет изделия по каталогу RAL 7047.
срок службы изделия – не менее 10 лет.

Конструкция изделия.

Корпус клапана, жалюзи, элементы крепления и монтажа изготавливаются из листовой оцинкованной стали. В корпус устанавливаются пластиковые втулки, из специального износостойкого пластика. Жалюзи устанавливаются в корпус на оси. Через одну из жалюзи проходит вал, на который устанавливается ручка. Привод жалюзи осуществляется при помощи тяги с хомутами, которые фиксируются на осях и на валу. Все элементы клапана окрашиваются методом порошкового напыления в стандартный серый цвет по каталогу RAL7047.

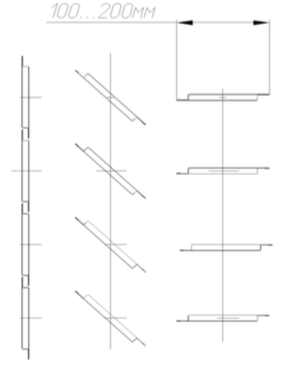

Конструкция клапана предусматривает параллельное раскрытие жалюзи на угол 90~ . В зависимости от размера клапана, размер жалюзи варьируется от 100 мм до 200 мм, при этом жалюзи не выходят за габариты.

Клапан изготавливается под индивидуальные размеры проема A1 x B1, где А1- ширина проема, В1- высота проема, минимальный размер клапана “500х500”, максимальный размер “4800х3600”, так же возможно предусмотреть установку клапанов в одну линию, с элементами крепления между собой.

Конструкция клапана, в зависимости от размера проема, может быть: односекционной, двухсекционной, блочной, многоблочной. Для проемов от 500х500 до 1200х1800 клапан изготавливается односекционный.

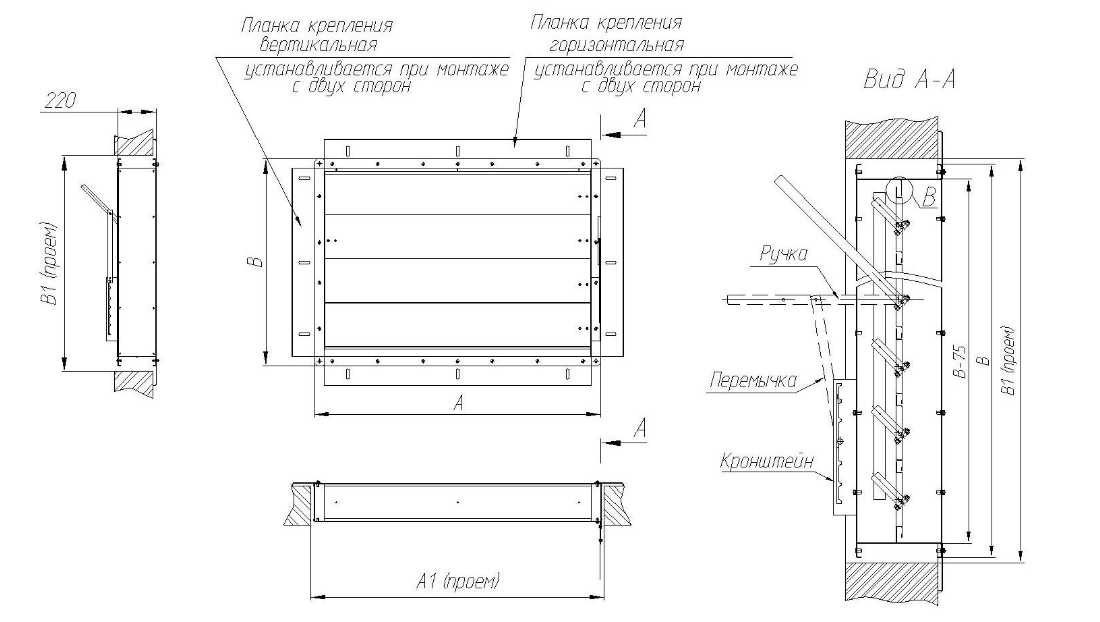

Конструктивная схема односекционного клапана

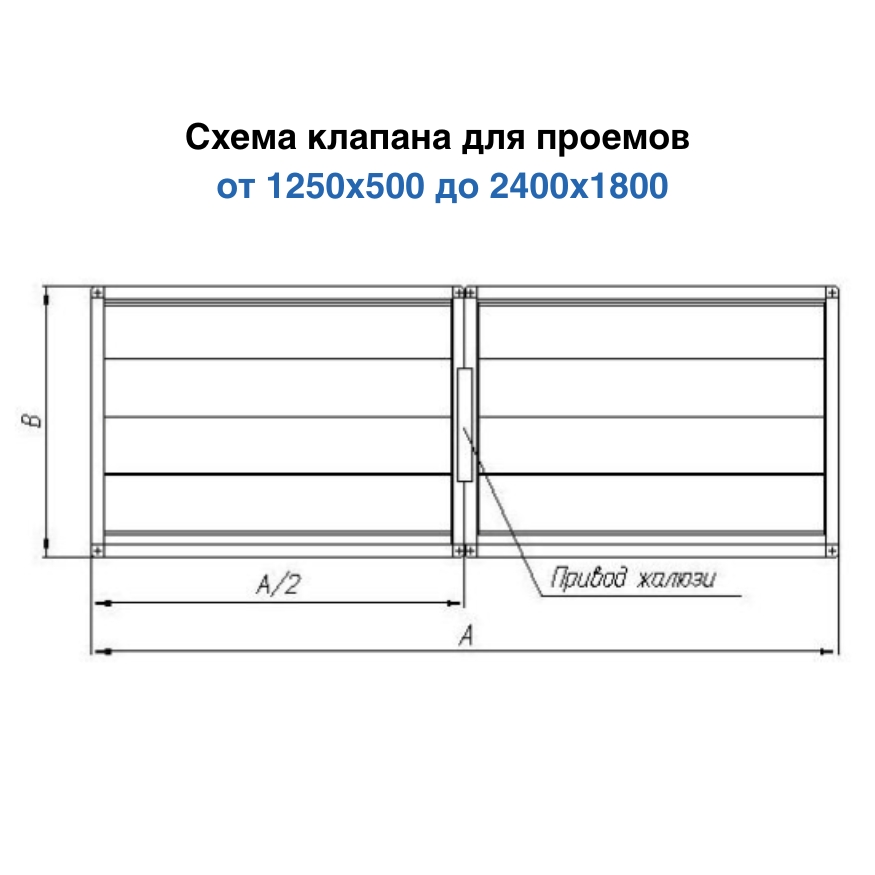

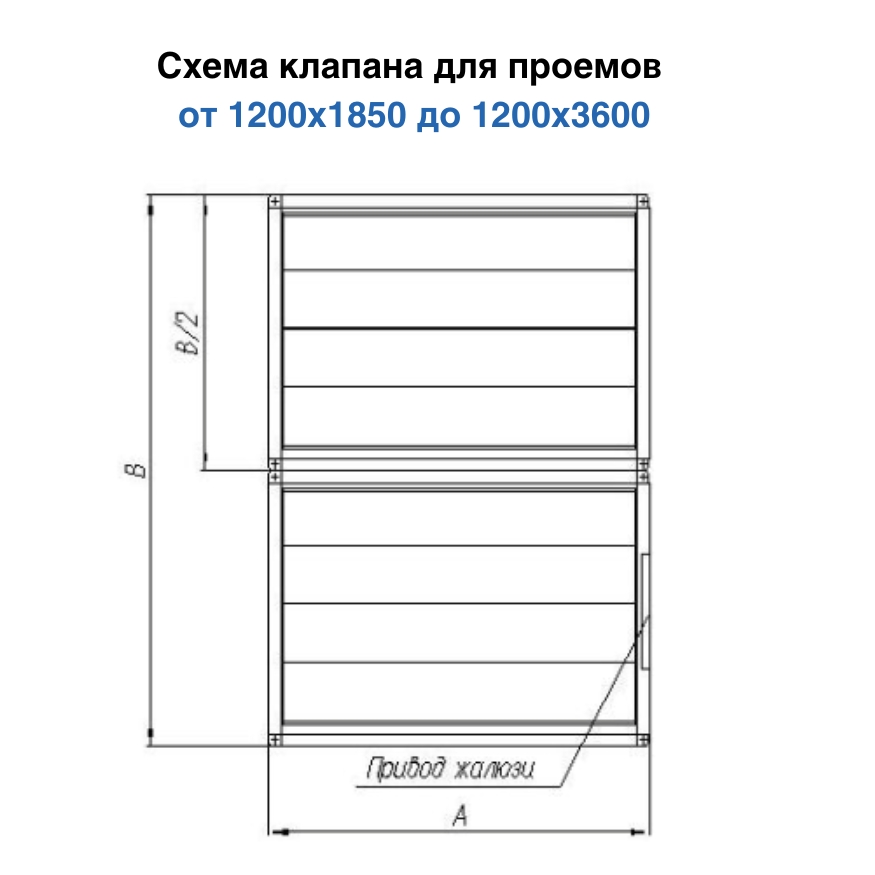

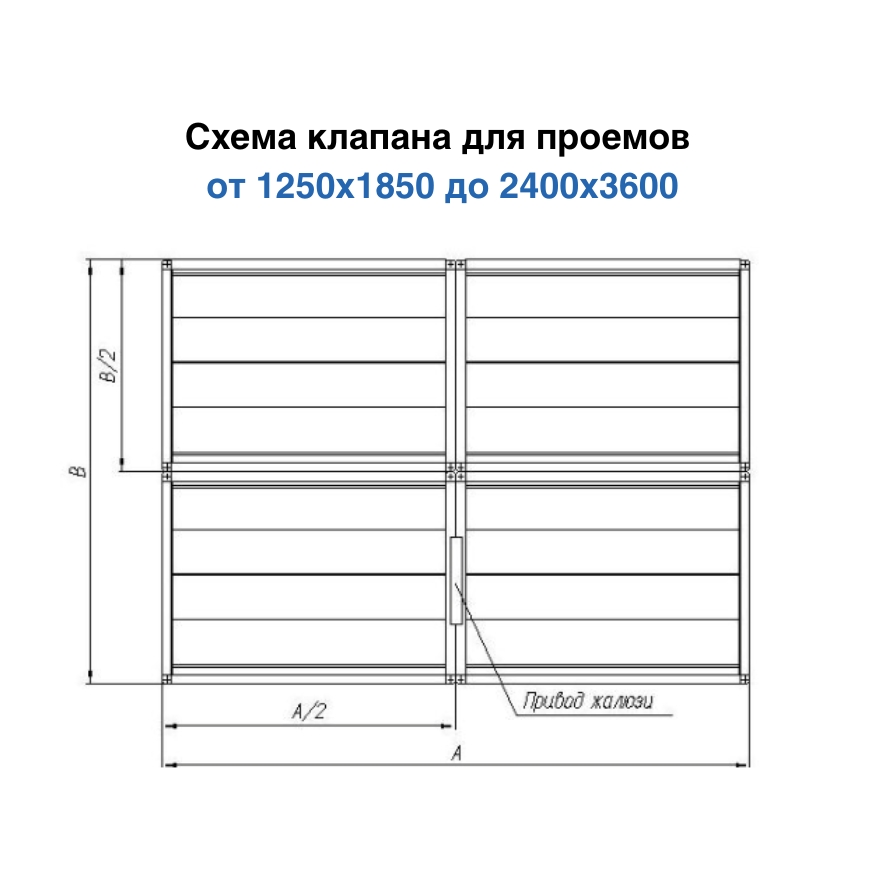

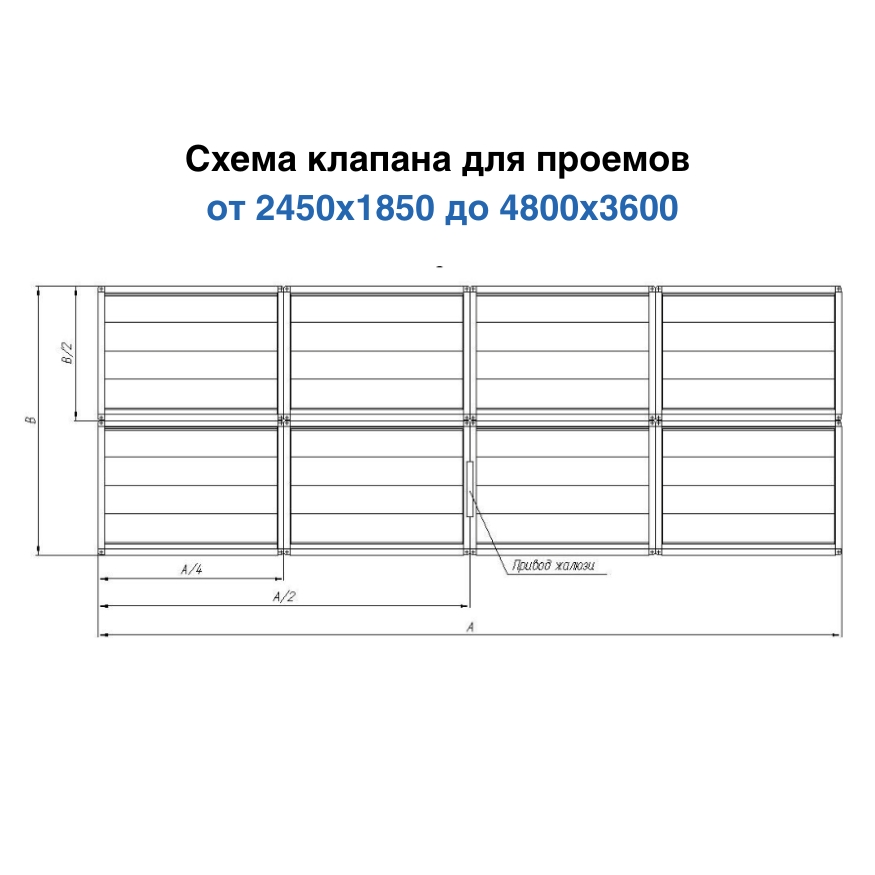

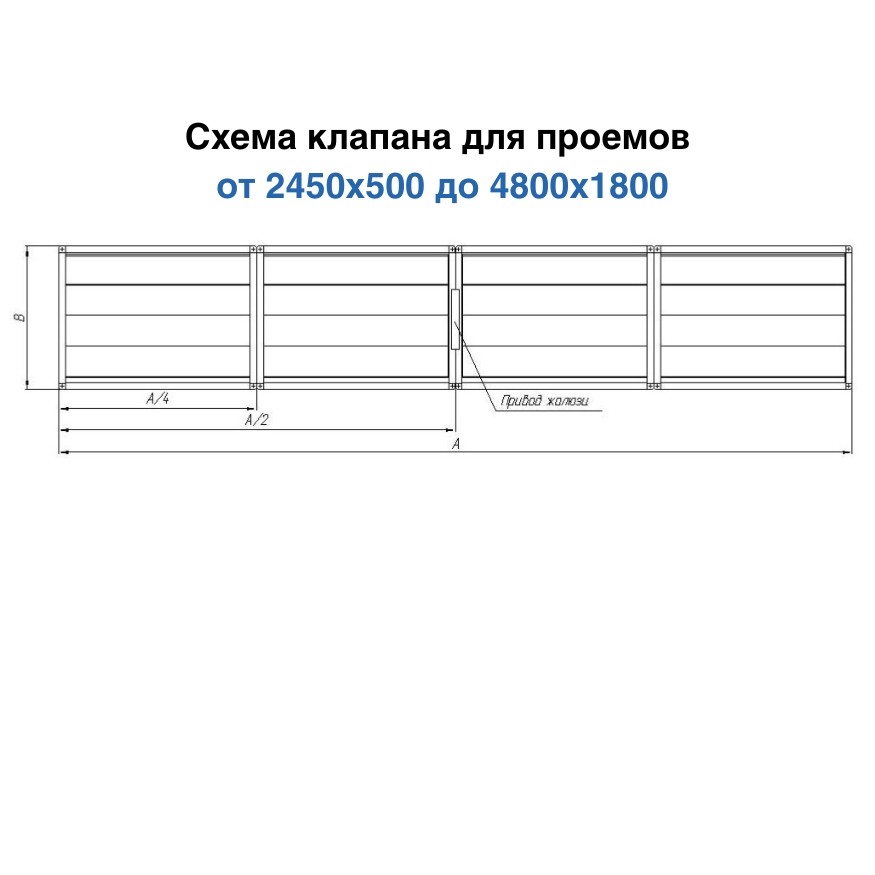

Конструктивые схемы для других размеров.
