Монтажные стаканы МС и узлы прохода МСП
Монтажные стаканы МС и узлы прохода кровли МСП предназначены для монтажа крышных вентиляторов Ostberg и O.ERRE на любом виде кровли зданий различного назначения, а также для снижения аэродинамического шума, распространяемого от вентилятора в направлении обслуживаемых помещений.

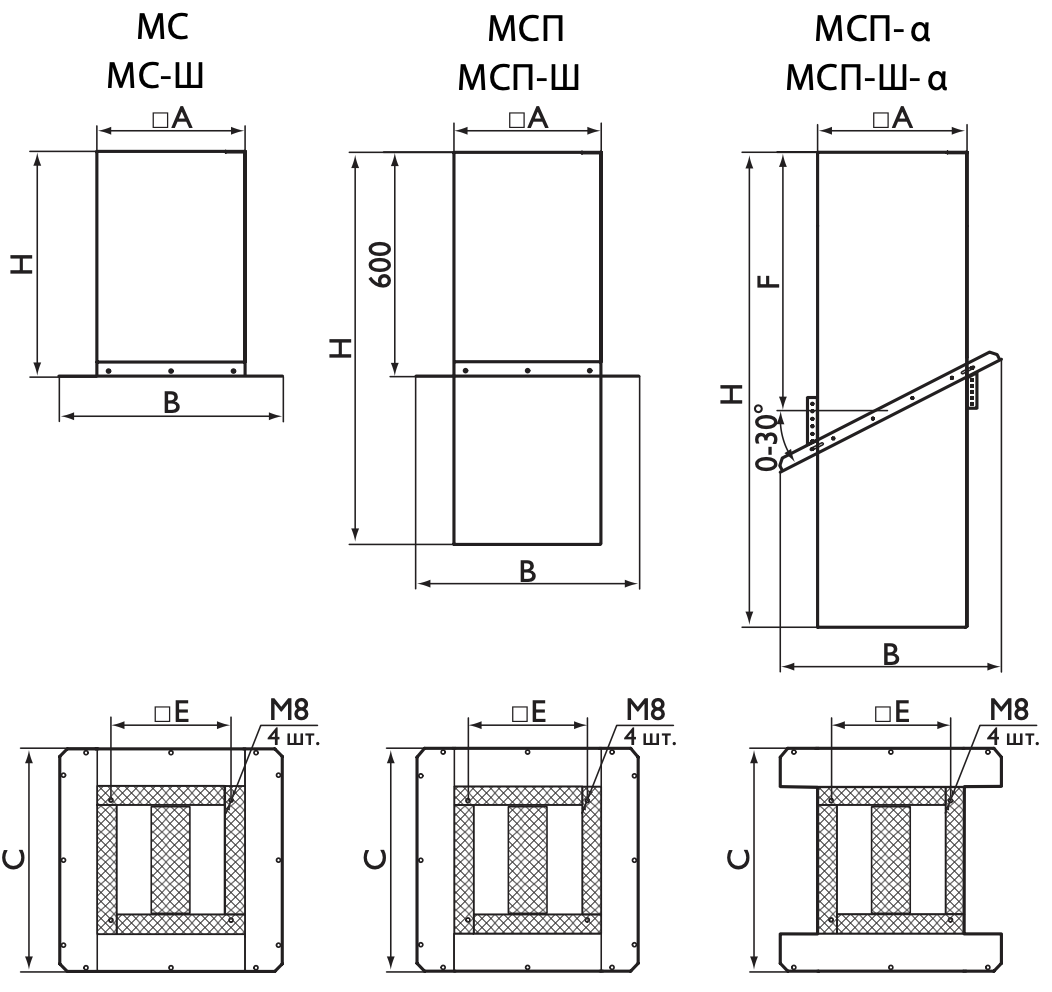

Выпускаются следующие модификации:
- МС – монтажный стакан для монтажа на горизонтальную кровлю;
- МС-Ш – монтажный стакан со встроенным шумоглушителем для монтажа на горизонтальную кровлю;
- МСП – узел прохода для монтажа на горизонтальную кровлю;
- МСП-Ш – узел прохода со встроенным шумоглушителем для монтажа на горизонтальную кровлю;
- МСП-α – узел прохода для монтажа на наклонную кровлю. Угол наклона регулируется в диапазоне от 0 до 30° с шагом 5°;
- МСП-Ш-α – узел прохода со встроенным шумоглушителем для монтажа на наклонную кровлю. Угол наклона регулируется в диапазоне от 0 до 30° с шагом 5°.
Монтажные стаканы МС и узлы прохода кровли МСП представляют собой снабженный изоляцией толщиной 50 мм корпус, выполненный из оцинкованной стали, на котором закреплен установочный фланец. В нижней части корпуса расположены резьбовые втулки для присоединения воздуховода или других элементов вентиляционной системы. В корпусе предусмотрено два вертикальных кабельных канала для подключения вентиляторов.
Монтажные стаканы МС-Ш и узлы прохода МСП-Ш снабжены встроенным шумоглушителем пластинчатого типа, конструкция которого обеспечивает возможность демонтажа шумоглушащих пластин как сверху, так и снизу изделия.

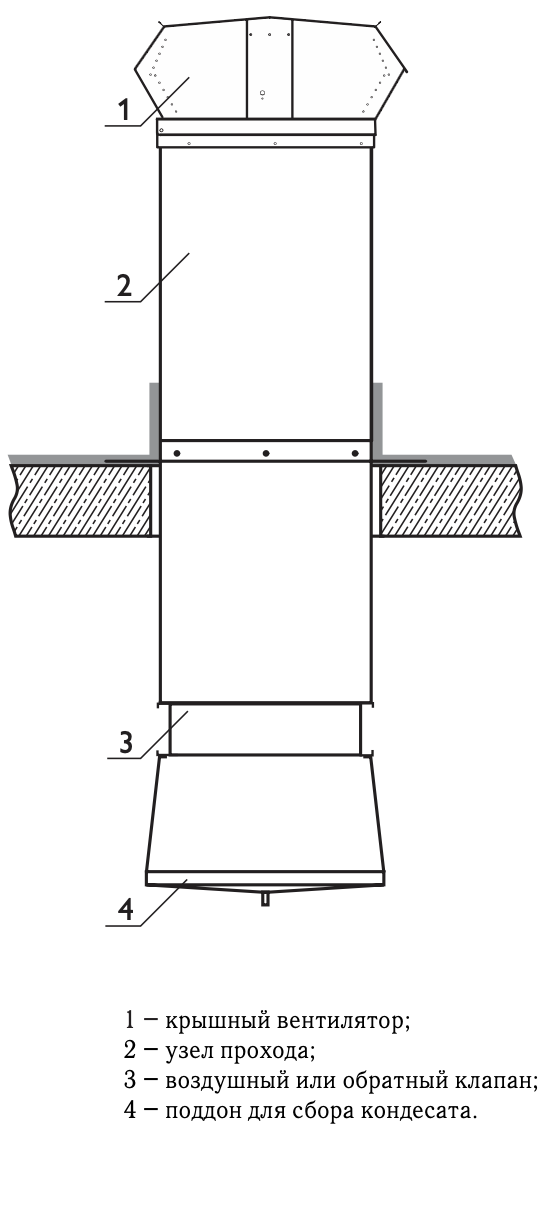

Монтажные стаканы МС и узлы прохода кровли МСП должны быть установлены таким образом, чтобы опорная поверхность для вентилятора располагалась горизонтально.
