Технические характеристики
|
| Модель |
Расход воздуха |
Мощн. |
Вода Т=95/70°С |
| м3/ч |
кВт |
Расход , л/с |
Сопр., кПа |
| PBAHC-250-3-2,5N |
280 |
7,9 |
0,08 |
1,0 |
| 420 |
10,8 |
0,11 |
1,7 |
Примечание: Приведенные параметры рассчитаны для температуры входящего воздуха T=-28°С.
Для выбора модели и определения технических параметров теплообменника рекомендуем
использовать программу подбора или обратиться к специалистам компании.
|

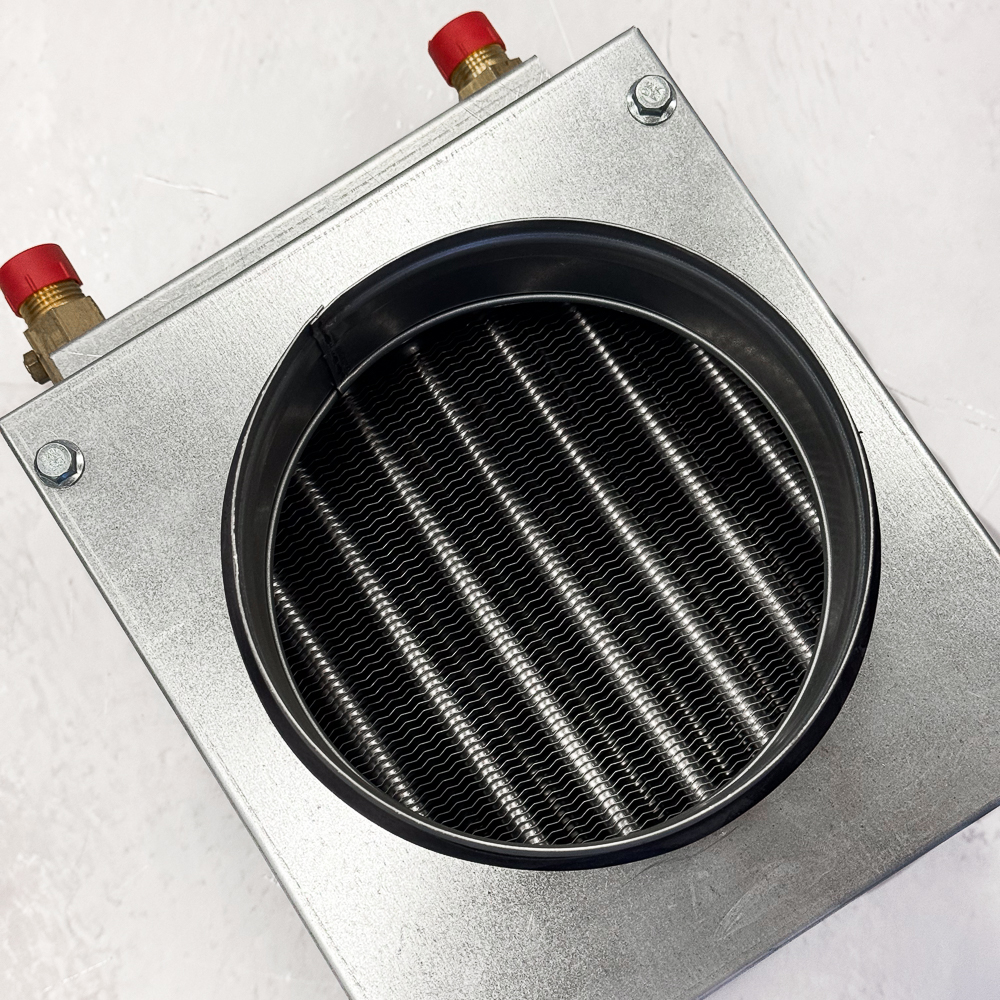

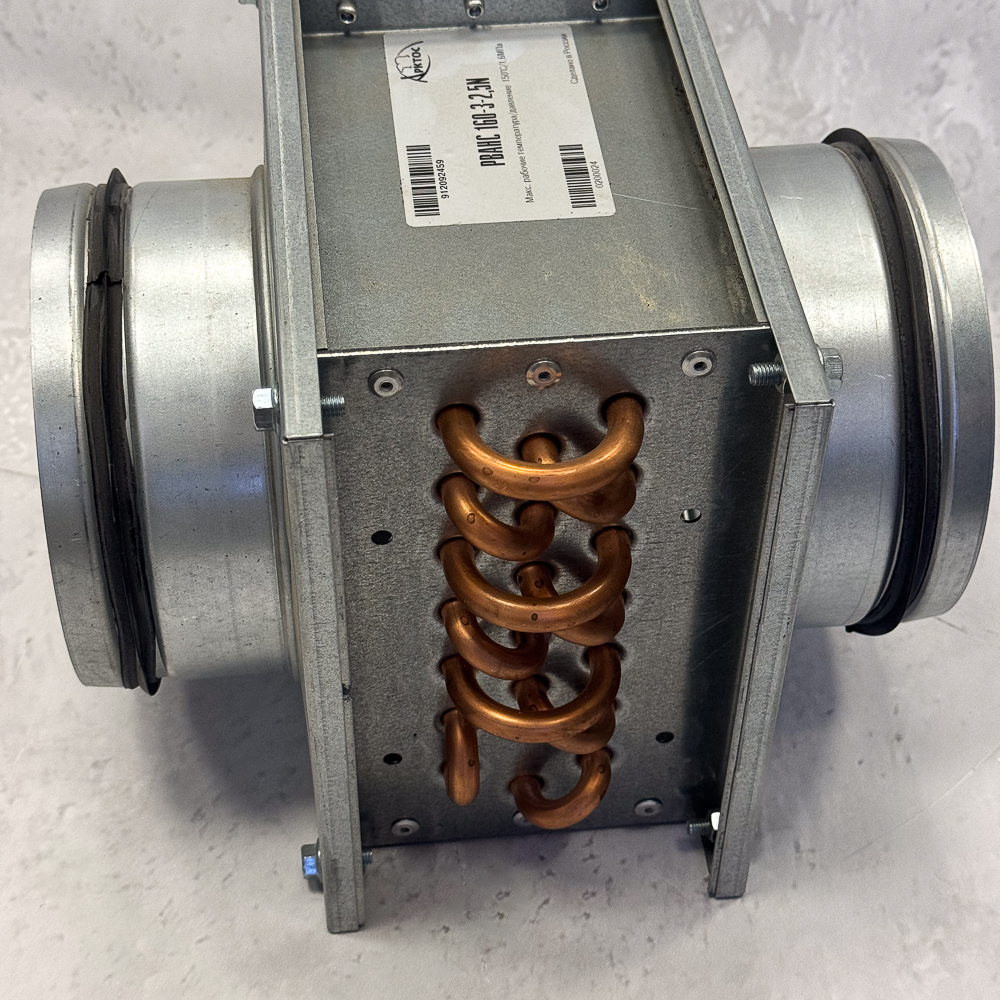

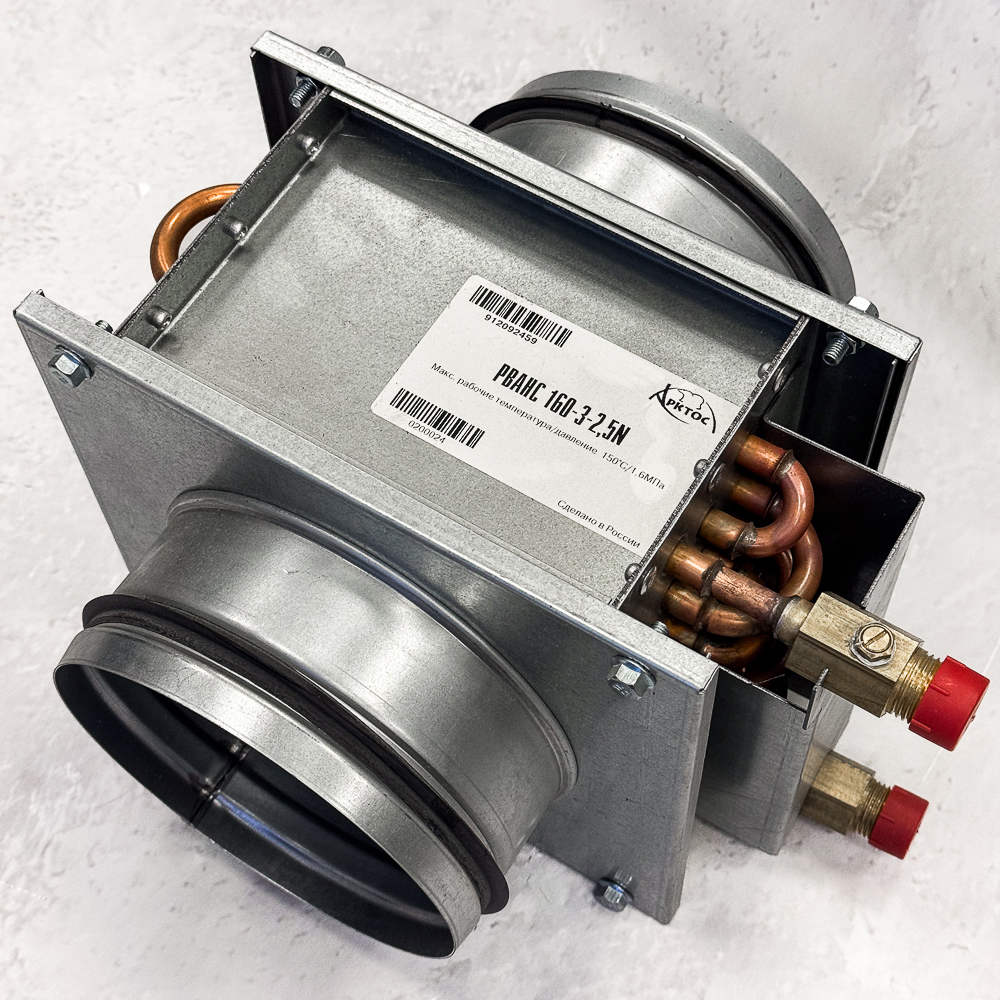

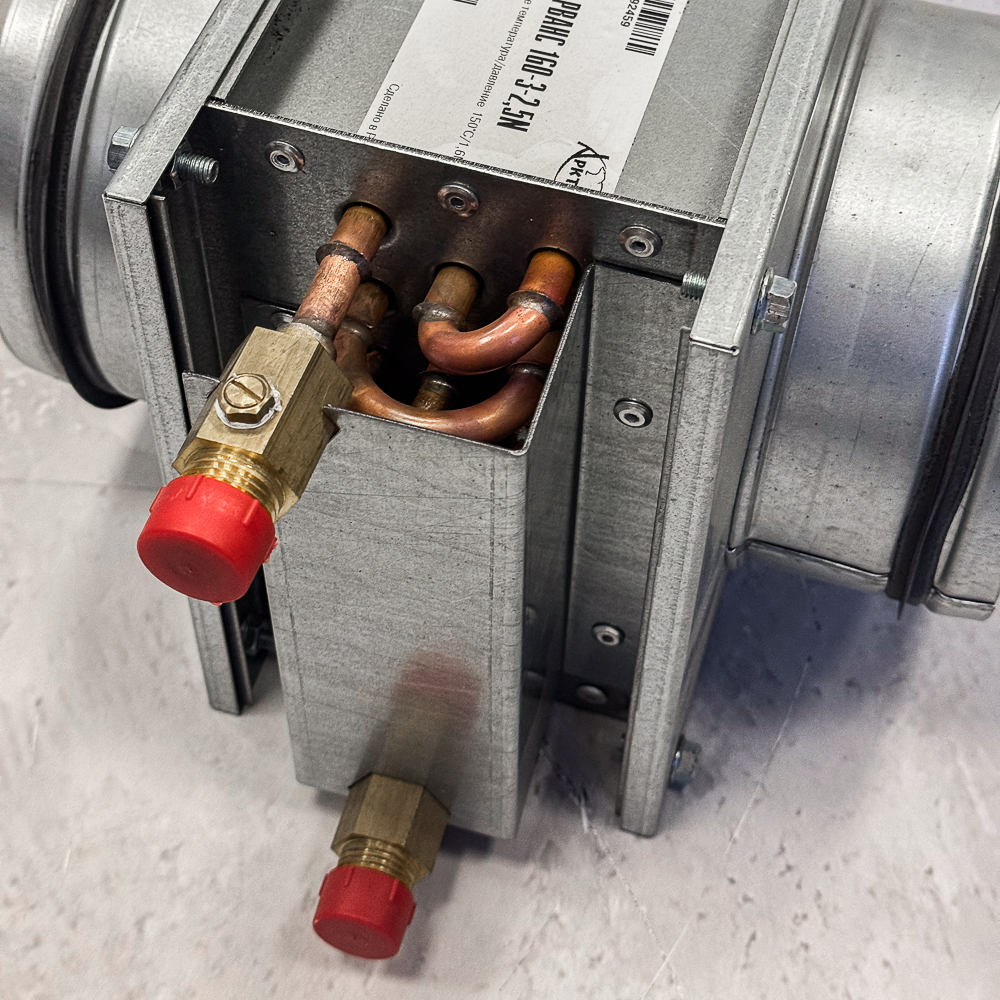

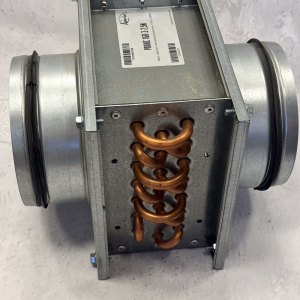

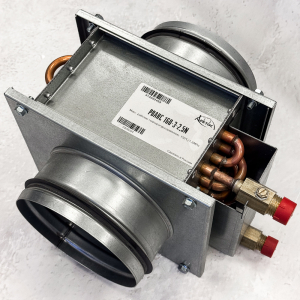

Канальные теплообменники PBAHC предназначены для нагрева воздуха в воздуховодах круглого сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все калориферы проверяются на герметичность опрессовкой под давлением 3,0 МПа.
Установка
Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние от теплообменника до изгиба воздуховода, заслонки и т. п. должно быть не менее двух диаметров присоединительного патрубка теплообменника.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS.
Защита от замораживания
Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:
- Обеспечение скорости протекания воды не ниже минимально допустимой;
- Защиту по температуре воздуха и обратной воды;
- Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.
