Технические характеристики
|
| Модель |
Расход воздуха |
Мощн. |
Вода Т=95/70°С |
| м3/ч |
кВт |
Расход , л/с |
Сопр., кПа |
| PBAS-700x400-4-2,5N |
2000 |
59,2 |
0,58 |
2,5 |
| 3000 |
80,4 |
0,79 |
4,3 |
Примечание: Приведенные параметры рассчитаны для температуры входящего воздуха T=-28°С.
Для выбора модели и определения технических параметров теплообменника рекомендуем
использовать программу подбора или обратиться к специалистам компании.
|

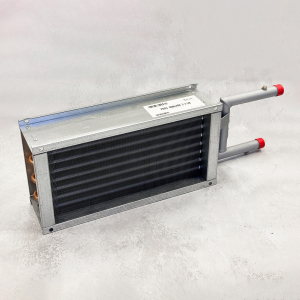

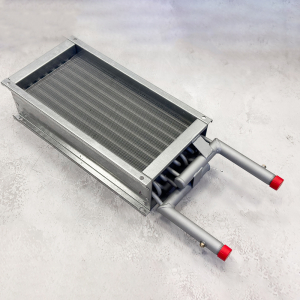

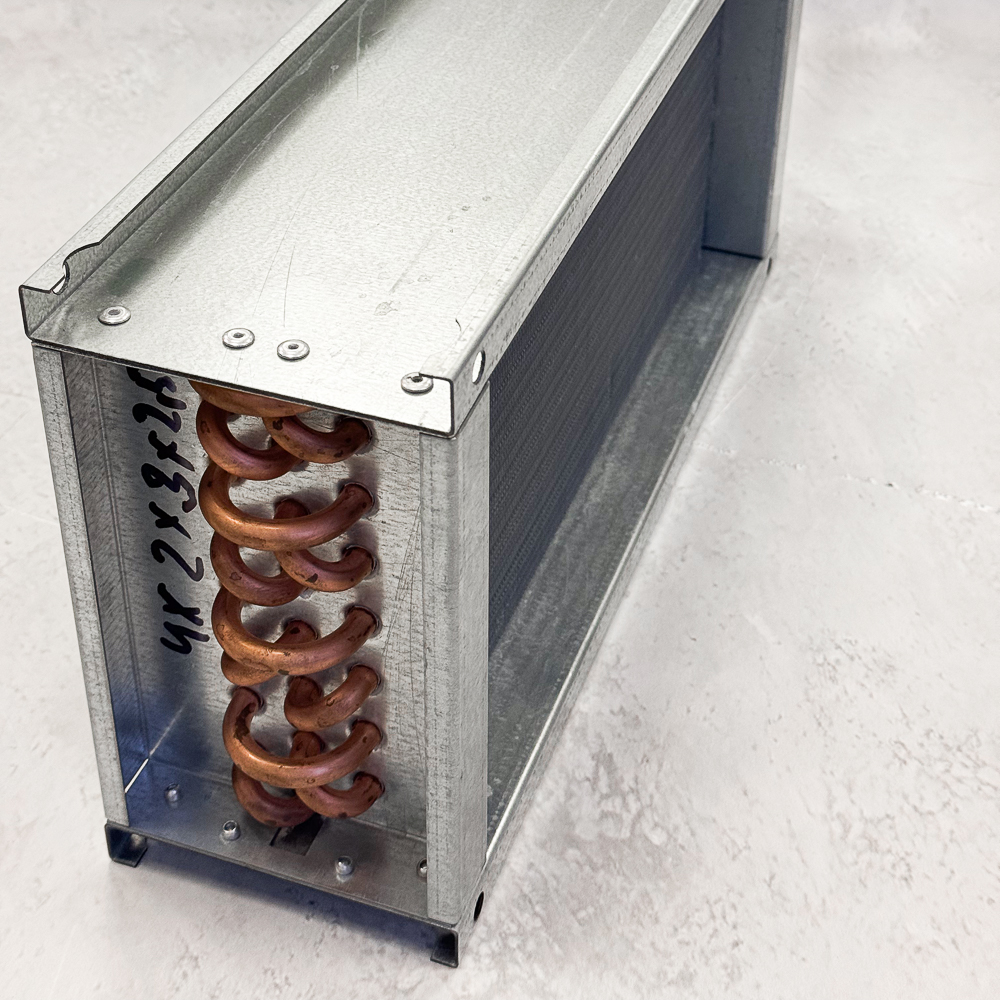

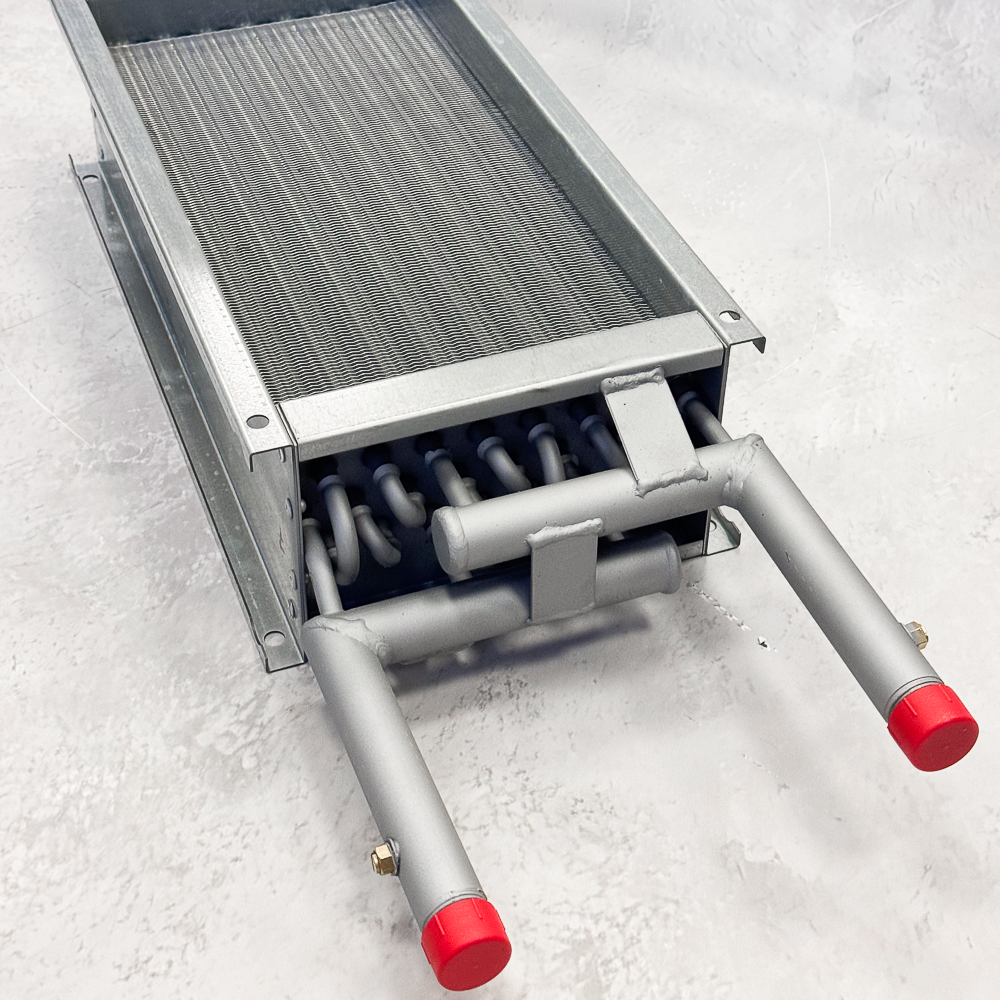

Канальные теплообменники PBAS N предназначены для нагрева воздуха в воздуховодах прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Шаг оребрения составляет 2,5 мм. Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все теплообменники проверяются на герметичность опрессовкой под давлением 3,0 МПа.
Установка
Канальные теплообменники могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды теплообменники необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние от теплообменника до изгиба воздуховода, заслонки и т. п. должно быть не менее диагонального размера теплообменника.
Регулирование мощности
Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3BS.
Защита от замораживания
Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:
- Обеспечение скорости протекания воды не ниже минимально допустимой;
- Защиту по температуре воздуха и обратной воды;
- Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.
