ПДН
ПДН – решётки без регулятора, используются для подачи и удаления воздуха при одиночной установке на воздуховоде.
Регулирование направления и характеристик приточной струи у решёток ПДН осуществляется поворотом наружного ряда жалюзи на угол α1. Изменение дальнобойности приточной струи происходит при повороте наружного ряда жалюзи веерно от центра на угол α1, при этом центральная жалюзи может оставаться неподвижной (α1ц=0°) или устанавливаться поперек потока на угол α1ц=90°. Это справедливо для нечётного количества жалюзи.

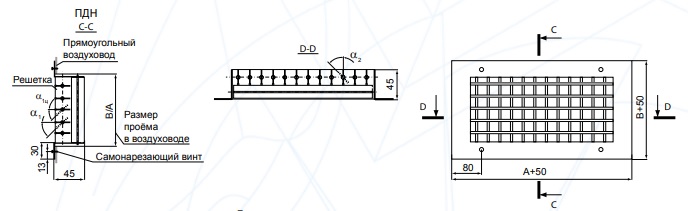

Конструктивно решётка представляет собой алюминиевую рамку с установленными в ней индивидуально регулируемыми алюминиевыми жалюзи для изменения направления и (или) характеристик приточной струи. Жалюзи устанавливаются в пластиковые втулки, которые облегчают их поворот при регулировании.

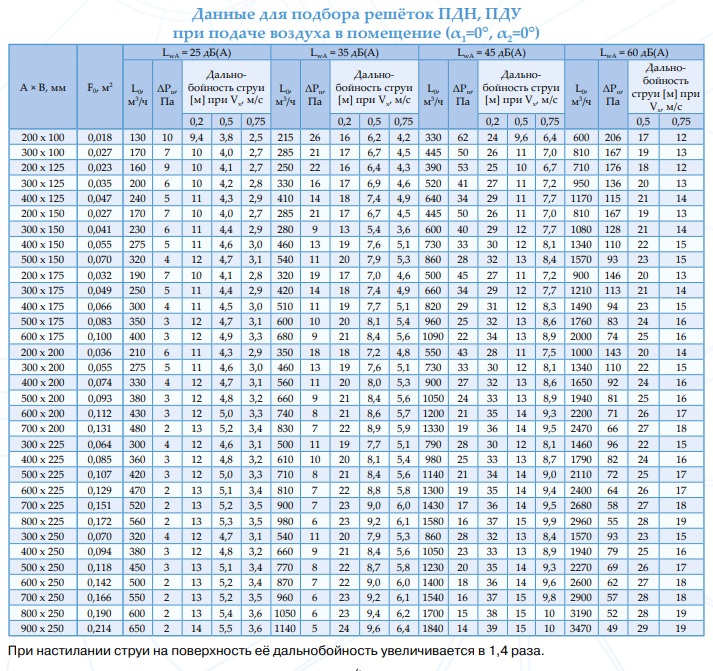

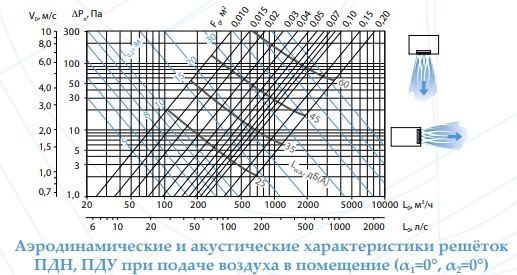

Характеристики решеток - см. Решетки для прямоугольных вохдуховодов / Двухрядные, таблица "Характеристики решеток ПДН, ПДУ, ПДР".
Минимальный размер решётки 200 × 100 мм. Максимальный по размеру А - 900 мм, шаг 50 мм, максимальный по размеру В - 250 мм, шаг 25 мм. С целью обеспечения жёсткости конструкции решёток ПДН при размере А ≥ 400 мм устанавливается перемычка.
Решётки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.
Монтаж на воздуховод производится с помощью самонарезающих винтов.
Типоразмерный ряд
|
Цена:
1347 руб.
|
||
|
Цена:
1653 руб.
|
||
|
Цена:
1671 руб.
|
||
|
Цена:
1976 руб.
|
||
|
Цена:
2314 руб.
|
||
|
Цена:
2844 руб.
|
||
|
Цена:
2373 руб.
|
||
|
Цена:
2848 руб.
|
||
|
Цена:
2878 руб.
|
||
|
Цена:
3432 руб.
|
||
|
Цена:
4048 руб.
|
||
|
Цена:
3374 руб.
|
||
|
Цена:
4039 руб.
|
||
|
Цена:
4803 руб.
|
||
|
Цена:
4547 руб.
|
||
|
Цена:
5108 руб.
|
