ПДУ
ПДУ – решётки с регулятором потока, используются для подачи воздуха при установке нескольких решёток на воздуховоде и необходимости настройки сети.
Регулирование направления и характеристик приточной струи у решёток ПДУ осуществляется поворотом наружного ряда жалюзи на угол α1. Изменение дальнобойности приточной струи происходит при повороте наружного ряда жалюзи веерно от центра на угол α1, при этом центральная жалюзи может оставаться неподвижной (α1ц=0°) или устанавливаться поперек потока на угол α1ц=90°. Это справедливо для нечётного количества жалюзи.
Для настройки сети при применении приточных решёток ПДУ используется регулятор потока. Регулирование осуществляется путём изменения угла наклона пластины регулятора потока β1. Установка решёток ПДУ осуществляется с углом наклона пластины β1 навстречу потоку, рекомендуемые углы настройки β1=10°÷30°. В указанных пределах β1 характеристики приточных струй не изменяются.
Наибольший угол наклона β1=30° устанавливается на первой по потоку решётке, на остальных он должен быть меньше или равен 30°.

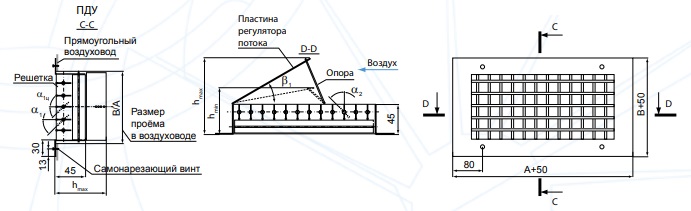

Конструктивно решётка представляет собой алюминиевую рамку с установленными в ней индивидуально регулируемыми алюминиевыми жалюзи для изменения направления и (или) характеристик приточной струи. Жалюзи устанавливаются в пластиковые втулки, которые облегчают их поворот при регулировании.
Характеристики решеток - см. Решетки для прямоугольных вохдуховодов / Двухрядные, таблица "Характеристики решеток ПДН, ПДУ, ПДР".
Минимальный размер решётки 200 × 100 мм. Максимальный по размеру А - 900 мм, шаг 50 мм, максимальный по размеру В - 250 мм, шаг 25 мм.
Решётки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.
Монтаж на воздуховод производится с помощью самонарезающих винтов.

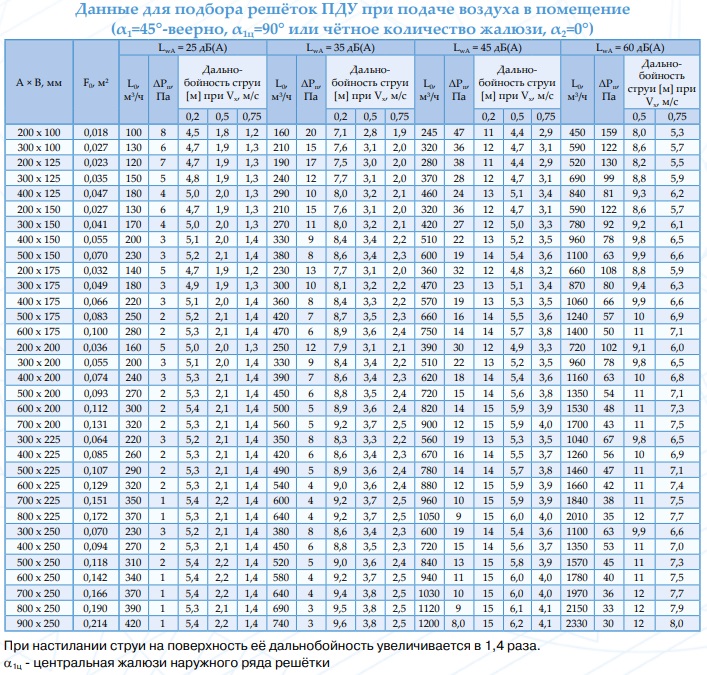

Более подробные данные по подбору решеток ПДУ в зависимости от значений углов α1, α2 и α1ц приведены на www.arktoscomfort.ruв разделе Каталог / Воздухораспределители / Воздухораспределители для воздуховодов.
Типоразмерный ряд
|
Цена:
2081 руб.
|
||
|
Цена:
2311 руб.
|
||
|
Цена:
2606 руб.
|
||
|
Цена:
2428 руб.
|
||
|
Цена:
2757 руб.
|
||
|
Цена:
3119 руб.
|
||
|
Цена:
3436 руб.
|
||
|
Цена:
2799 руб.
|
||
|
Цена:
3197 руб.
|
||
|
Цена:
3707 руб.
|
||
|
Цена:
4121 руб.
|
||
|
Цена:
3720 руб.
|
||
|
Цена:
4309 руб.
|
||
|
Цена:
4833 руб.
|
||
|
Цена:
4288 руб.
|
||
|
Цена:
4994 руб.
|
||
|
Цена:
5589 руб.
|
||
|
Цена:
5571 руб.
|
||
|
Цена:
6270 руб.
|
||
|
Цена:
7023 руб.
|
||
|
Цена:
7912 руб.
|
