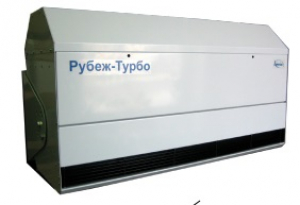

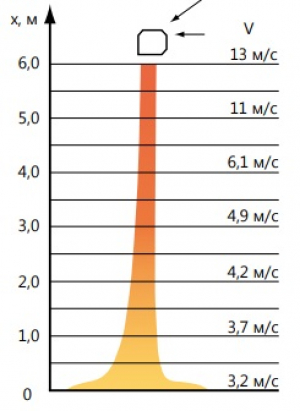

«Рубеж – Турбо» – завеса с электрическим источником нагрева, предназначенная для защиты проёмов высотой до 6 метров в помещениях различного назначения: складских помещениях, торговых центрах.
Конструкция:
Завеса состоит из центробежных вентиляторов (от 3-х до 6-ти в зависимости от длины завесы); оребрённых трубчатых нагревательных элементов (ТЭНов) из нержавеющей стали (в завесах с нагревом); элементов автоматики и воздуховыпускной решётки, установленных в металлическом корпусе с полимерным покрытием. Внутренняя поверхность лицевой панели покрыта звукопоглощающим материалом.
Завесы оснащаются:
– воздуховыпускной решёткой с возможностью регулирования воздушного потока в пределах ±15º;
– специальными кронштейнами на боковых стенках для крепления завесы к стене или потолку с возможностью дополнительного регулирования угла наклона завесы на ±9º относительно оси;
– термостатом капиллярным с температурой срабатывания 120ºС для защиты от перегрева и ручным сбросом.
При необходимости установки завесы в пространство между подвесным и основным потолком помещения рекомендуются завесы в специальном конструктивном исполнении – воздухозаборные отверстия располагаются в одной плоскости с воздуховыпускной решёткой – «Рубеж – Турбо П».
Переключение режимов для завесы “Рубеж-Турбо” осуществляется двумя способами:
– без пульта управления установкой технологической перемычки (ТП), расположенной под крышкой завесы на шасси с электрооборудованием;
– выносным пультом управления (RCU-AE).

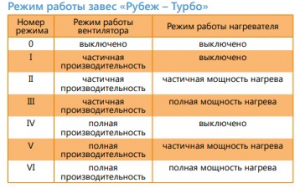

Внимание! На заводе-изготовителе стандартно устанавливаются ТП, обеспечивающие следующие режимы:
– для завес без нагревателей – режим IV;
– для завес с нагревателями – режим VI.
Перестановка технологической перемычки согласно схемам обеспечивает все возможные режимы работы завесы.
Выносной пульт управления позволяет реализовать все возможные режимы работы завесы. Для подключения пульта RCU-AE необходимо снять технологическую перемычку и выполнить коммутацию в соответствии со схемой. Схемы подключения нескольких завес с управлением от одного пульта приведены в паспорте изделия.
Монтаж завес:
Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проёма.
Конструкция завесы позволяет монтировать ее за подвесным потолком. В этом случае в подвесном потолке необходимо предусмотреть решётку (например, сотовую РСН-К или жалюзийную АМН-К, АЛН-К фирмы «Арктос»), обеспечивающую беспрепятственное поступление воздуха в завесу. Рекомендуемая ширина решётки – не менее 250 мм, а длина соответствует длине завесы (1000/1700/2000 мм), при этом возможна стыковка нескольких решёток.

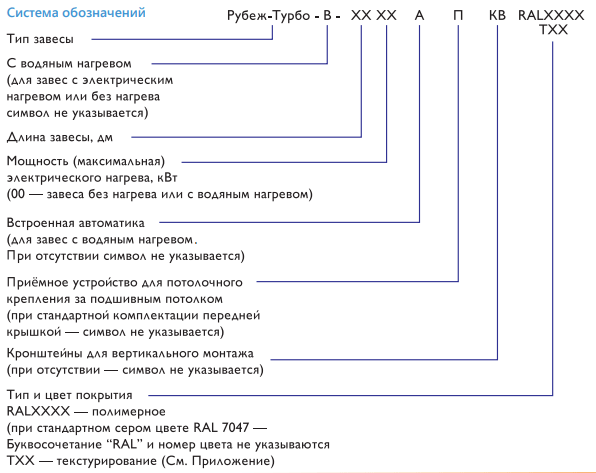

В случае установки за подвесным потолком завесы могут комплектоваться специальным приемным устройством взамен передней крышки (“Рубеж-Турбо-ХХХХ П”).
При вертикальной установке рекомендуемая ширина проема составляет 6 м при односторонней установке и 12 м при установке с двух сторон. При этом суммарная высота колонны должна быть не более, чем 3,7 м.
Для вертикальной установки рекомендуются специальные кронштейны, поставляемые в качестве дополнительной опции (“Рубеж-Турбо-ХХХХ КВ). Электрические схемы подключения завес приведены в паспорте изделия.
