Решетки с камерами статического давления 1КСД, 1КСР
Решетки с камерами статического давления обеспечивают:
- равномерное истечение воздушного потока по сечению воздухораспределителей;
- снижение шума, приходящего по сети к воздухораспределителю;
- удобство монтажа воздухораспределителей на круглых воздуховодах.

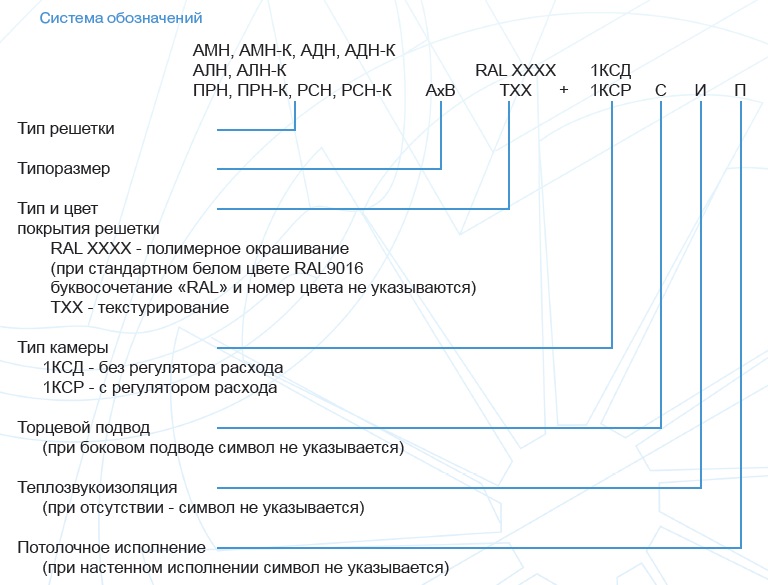

Решетки АМН, АДН, АЛН, РСН, ПРН, АМН-К, АДН-К, АЛН-К, РСН-К, ПРН-К изготавливаются с камерами статического давления 1КСД, 1КСР, размеры которых определяются средней расчетной скоростью воздушного потока в них не более 1,5 м/с с учетом рекомендуемой производительности решеток.
Для регулирования расхода воздуха камеры статического давления 1КСР оснащены регулятором расхода, который устанавливается во входном патрубке.
Решетки АМР, АМР-К, АДР, АДР-К, АЛР, АЛР-К, РСР, РСР-К, ПРР, ПРР-К с регулятором расхода применять с камерами статического давления не рекомендуется. Это связано с тем, что основное сопротивление воздухораспределителя с камерой статического давления определяется самой камерой, и влияние решетки с регулятором незначительно, поэтому эффективного регулирования в этом случае добиться не удается.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.
Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
1КСД, 1КСР изготавливаются из оцинкованной стали. 1КСД, 1КСР имеют боковой подвод воздуха по большей стороне решетки или торцевой подвод.
Монтаж камеры статического давления - потолочный или настенный. Крепление решеток к камерам для настенного монтажа произведено с помощью пружинных фиксаторов. Решетки с камерами, предназначенные для потолочного монтажа, закреплены на саморезах. Герметичность соединения входного патрубка 1КСД, 1КСР с воздуховодом обеспечивается резиновым уплотнением.
Крепление 1КСД, 1КСР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Подшивной потолок устанавливается после крепления 1КСД, 1КСР.
