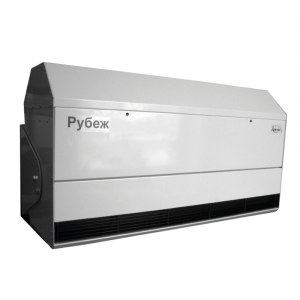

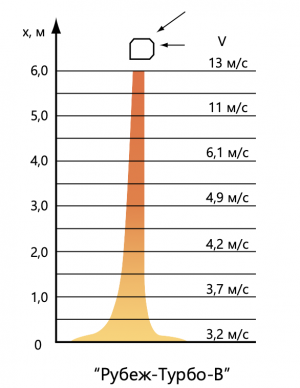

«Рубеж – Турбо-В АМ» – завеса с водяным источником нагрева, предназначенная для защиты проёмов высотой до 6 метров в помещениях различного назначения: складских помещениях, торговых центрах.
АМ - означает со встроенной автоматикой, модернизированная.

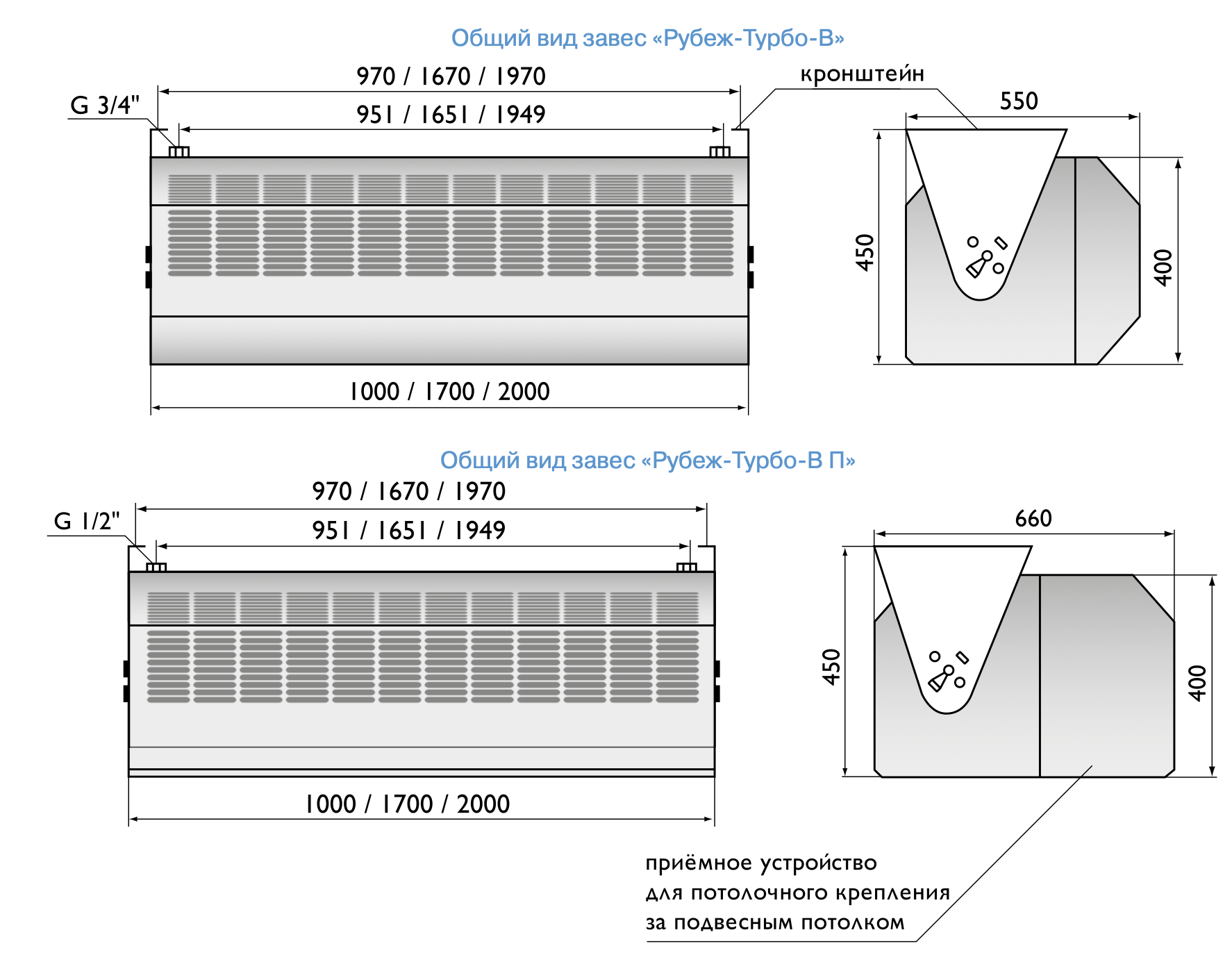

Конструкция:
Завеса состоит из центробежных вентиляторов (от 3-х до 6-ти в зависимости от длины завесы); медно-алюминиевого оребрённого водяного теплообменника, защищённого от загрязнения воздушным фильтром; элементов автоматики и воздуховыпускной решётки, установленных в металлическом корпусе с полимерным покрытием. Внутренняя поверхность лицевой панели покрыта звукопоглощающим материалом.
Завесы оснащаются:
– воздуховыпускной решёткой с возможностью регулирования воздушного потока в пределах ±15º;
– специальными кронштейнами на боковых стенках для крепления завесы к стене или потолку с возможностью дополнительного регулирования угла наклона завесы на ±9º относительно оси;
– термостатом капиллярным с температурой срабатывания 120ºС для защиты от перегрева и ручным сбросом.
При необходимости установки завесы в пространство между подвесным и основным потолком помещения рекомендуются завесы в специальном конструктивном исполнении – воздухозаборные отверстия располагаются в одной плоскости с воздуховыпускной решёткой – «Рубеж – Турбо-В П».
Управление завесами «Рубеж-Турбо-В АМ»

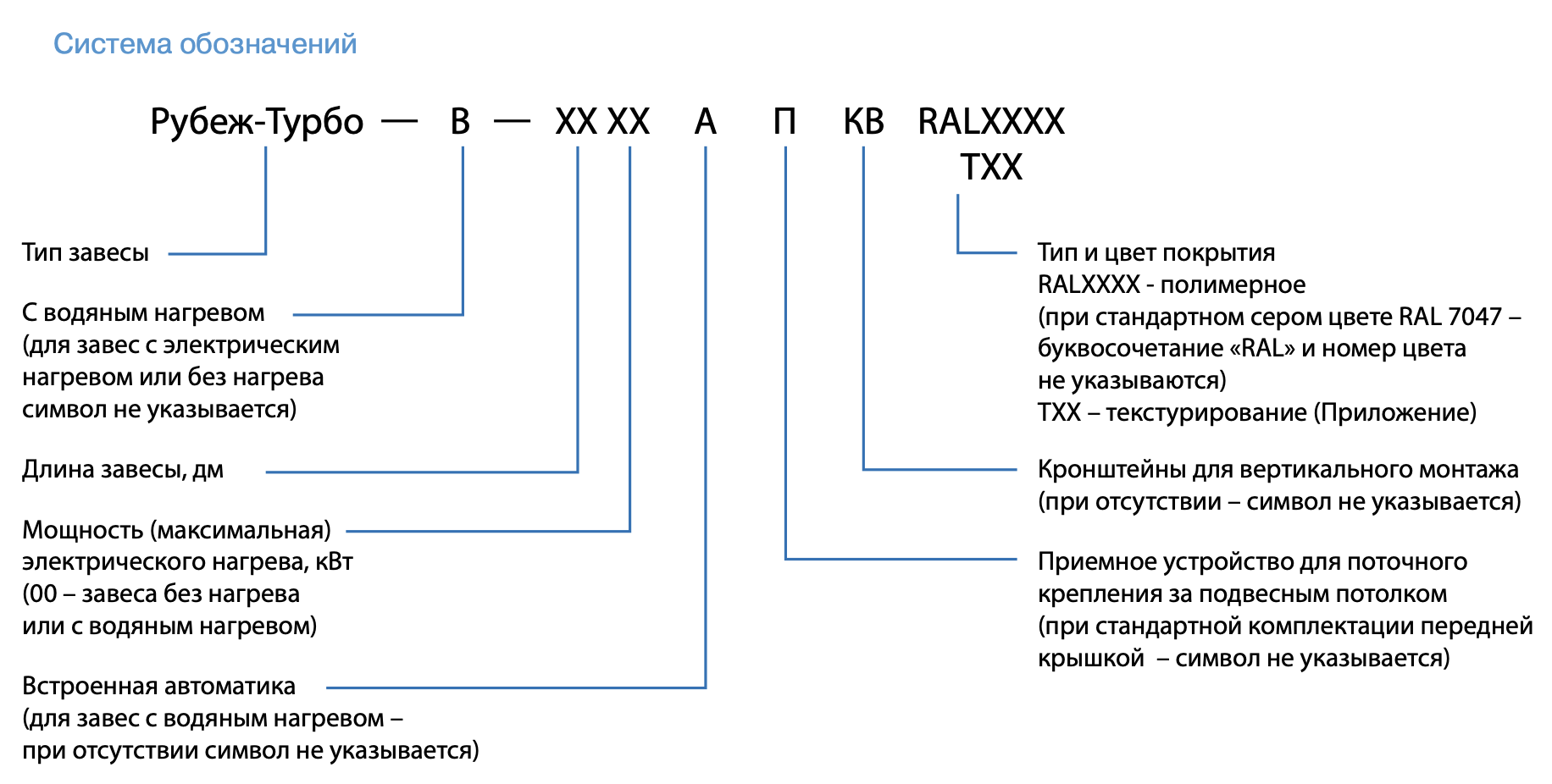

“Рубеж-Турбо-В-ХХХХ АМ” – со встроенной автоматикой.
Завесы “Рубеж-Турбо-В-ХХХХ АМ” со встроенной автоматикой необходимо использовать в комплекте с пультом RCU-AWМ, который позволяет реализовать следующие функции:
– поддержание температуры воздуха в помещении в ручном или автоматическом режиме;
– предварительный нагрев теплообменника перед включением вентилятора завесы;
– защита теплообменника от замораживания;
– независимое включение на максимальную производительность при срабатывании внешнего контактного датчика открывания двери;
– регулирование расхода теплоносителя.
К пульту RCU-AWМ возможно подключение внешнего датчика температуры воздуха.
К одной завесе “Рубеж-Турбо-В-ХХХХ АМ” можно подключить несколько завес “Рубеж-Турбо-В-ХХХХ” без автоматики.
Схемы подключения завесы “Рубеж-Турбо-В-ХХХХ АМ” к пульту RCU-AWМ, а также подключения одной завесы “Рубеж-Турбо-В-ХХХХ АМ” с пультом RCU-AWМ к нескольким завесам “Рубеж-Турбо-В-ХХХХ” (не более трёх) приведены в паспорте изделия.
Монтаж завес:
Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проёма.
Конструкция завесы позволяет монтировать ее за подвесным потолком. В этом случае в подвесном потолке необходимо предусмотреть решётку (например, сотовую РСН-К или жалюзийную АМН-К, АЛН-К фирмы «Арктос»), обеспечивающую беспрепятственное поступление воздуха в завесу. Рекомендуемая ширина решётки – не менее 250 мм, а длина соответствует длине завесы (1000/1700/2000 мм), при этом возможна стыковка нескольких решёток.
В случае установки за подвесным потолком завесы могут комплектоваться специальным приемным устройством взамен передней крышки (“Рубеж-Турбо-В-ХХХХ АМ П”).
При вертикальной установке рекомендуемая ширина проема составляет 6 м при односторонней установке и 12 м при установке с двух сторон. При этом суммарная высота колонны должна быть не более, чем 3,7 м.
