Щелевые решетки
Приточные щелевые решётки АРС, АЛС, АНС предназначены для подачи воздуха в помещения различного назначения системами вентиляции и кондиционирования, в том числе с переменным расходом воздуха. Вытяжные решётки АВС предназначены для удаления воздуха из помещений.
Щелевые решётки представляют собой конструкцию из алюминиевого профиля с числом щелей от 1 до 6.
В каждой щели решёток АРС, АНС размещены две направляющие жалюзи, при повороте которых на угол a от 0° до 50° изменяется направление приточной струи от прямоточной до настилающейся. Жалюзи позволяют обеспечивать устойчивость струи приточного воздуха в диапазоне изменения объёмных расходов от 25% до 100%, в том числе в режиме охлаждения.
Помимо этого в решётках АРС установлены две перфорированные заслонки, выполняющие роль рассекателя потока и регулятора расхода воздуха. Отсутствие перфорированных заслонок у решёток АНС снижает аэродинамическое сопротивление решеток, что позволяет использовать их для раздачи больших расходов воздуха дальнобойными струями.
В решётках АЛС также имеются перфорированные заслонки, но, в отличие от АРС, они поставляются без поворотных жалюзи, в этом случае направление приточной струи не регулируется.
Решётки АВС поставляются без поворотных жалюзи и перфорированных заслонок.
Типоразмеры решёток: А (длина) от 300 мм до 2000 мм; В (ширина) от 41 мм (1 щель) до 236 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения Кжс = 0,25 для решеток АРС (при a = 0°) и АЛС; Кжс = 0,60 для АНС (при a = 0°) и АВС.
Для удобства крепления щелевых решеток АРС, АЛС, АНС, АВС в качестве дополнительной опции разработан специальный кронштейн (опция «К»).

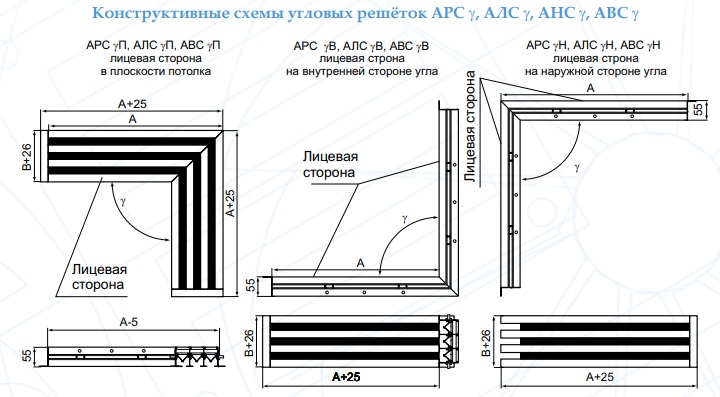

Возможно изготовление сложных угловых решёток по согласованным с заказчиком эскизам. Вариант исполнения угловых решёток зависит от предполагаемого места установки решётки.

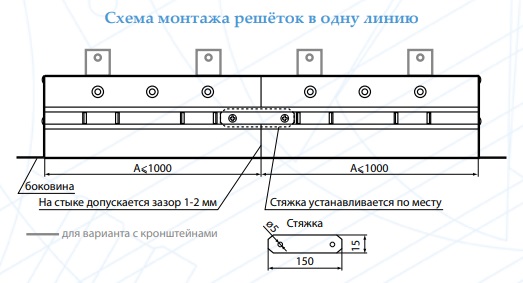

Щелевые решетки АРС, АЛС, АНС, АВС могут изготавливаться с боковинами, без боковин и с одной боковиной. Для стыковки решеток без боковин и с одной боковиной между собой при монтаже используются внешние стяжки и направляющие, которые поставляются в комплекте с решетками.
Рекомендуемая длина А одной щелевой решетки для монтажа в одну линию не более 1000 мм. Решётка длиной более 2000 м будет изготовлена из нескольких решеток меньших размеров. Щелевые решетки длиной более 2000 мм поставляются в разобранном виде.
Решётки АРС, АЛС рекомендуется использовать с камерами статического давления 2КСД М, а решётки АНС, АВС – с камерами, оснащёнными регулятором расхода 2КСР М.
Решётки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.
