Термостаты защиты от замерзания PBFP...N

Термостаты PBFP …N1 предназначены для предохранения водяных теплообменников в системах вентиляции, отопления и кондиционирования воздуха от замерзания по температуре приточного воздуха за калорифером.

Они представляют собой приборы для принудительного отключения системы при возникновении угрозы замерзания теплообменника с помощью выходных релейных контактов. По сигналу термостата (размыкание нормально замкнутого контакта) модуль управления системой вентиляции выключает приточный вентилятор и выполняет другие защитные функции: как правило, закрывается приточная заслонка под действием возвратной пружины и полностью открывается регулирующий вентиль. Термостаты PBFP предназначены для настенного монтажа.

МОНТАЖ

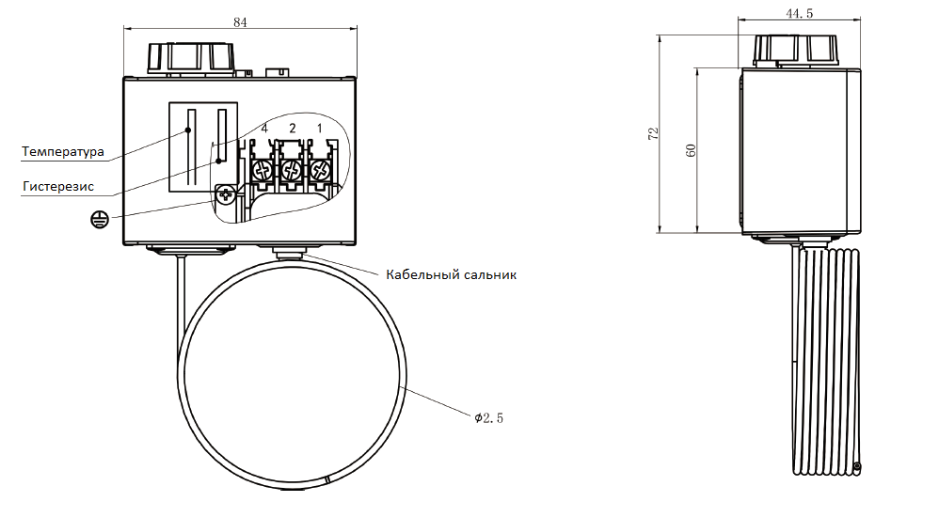

Закрепите корпус термостата на подходящей плоской поверхности, в месте установки не должно быть вибрации. Окружающая температура корпуса термостата должна быть, по меньшей мере, на 2°C выше заданной уставки. Если данное условие не выполняется (например, при размещении термостата снаружи помещения), корпус термостата должен быть установлен внутри воздуховода. Капилляр термостата монтируется за теплообменником по ходу воздуха, крепление капилляра осуществляется с помощью кронштейнов (6 штук), которые поставляются в комплекте. Его необходимо укладывать по диагонали поперек потока воздуха на расстоянии около 5 см от поверхности теплообменника и равномерно распределять по всей площади теплообменника. Во избежание повреждения капилляра необходимо соблюдать минимальный радиус изгиба 20 мм. Для теплообменников с большим поперечным сечением установите несколько термостатов защиты от замораживания, соединенных последовательно. В этом случае, температурная уставка задается для каждого термостата индивидуально. Термостат снабжен кабельным сальником для вывода кабеля диаметром Ø 6-14 мм.

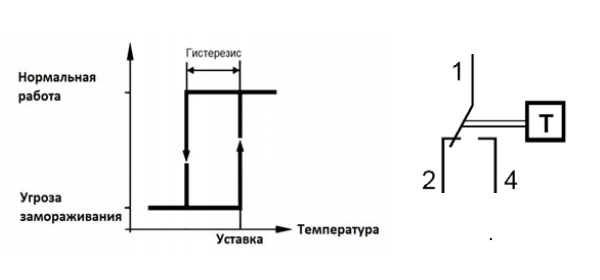

СХЕМА ПОДКЛЮЧЕНИЯ и ПРИНЦИП РАБОТЫ

Наполненная газом диафрагма и капиллярная трубка образуют измерительный узел, который механически соединен с переключателем. При понижении температуры ниже выбранной уставки (с учетом гистерезиса, см. график) срабатывает переключатель (контакты 1 и 2 замыкаются, а контакты 1 и 4 размыкаются). При повышении температуры до уставки исходное состояние контактов восстанавливается автоматически (автоматический сброс).

Пример настройки:

если нужна температура срабатывания 7°С, настройте уставку температуры 12°С и гистерезис 5°С. В этом случае термостат сработает при 7°С, а восстановится при 12°С.
