Турбулизирующие 1ВПТ М, 1ВКТ М, 2ВКТ М
Панельные воздухораспределители турбулизирующие 1ВПТ М, 1ВКТ М, 2ВКТ М предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными, горизонтальными или комбинированными струями, а также закрученными струями непосредственно в обслуживаемую зону помещения.
Преимуществом турбулизирующих воздухораспределителей является возможность обеспечить интенсивное перемешивание приточного воздуха с окружающим, которое происходит на сравнительно коротком участке и сопровождается резким падением скоростей и выравниванием температуры в воздушном потоке.
Конструктивно воздухораспределители состоят из воздухораздающей панели прямоугольной формы (1ВПТ М) или круглой формы (1ВКТ М, 2ВКТ М), в которой установлены поворотные турбулизирующие ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Отличительной особенностью 2ВКТ М является глухая центральная часть.
Независимость регулирования поворота каждой ячейки предоставляет широкие возможности в выборе вариантов распределения воздуха и видов формируемых воздушных струй без изменения при этом уровня шума, объёма подаваемого воздуха и потери давления.

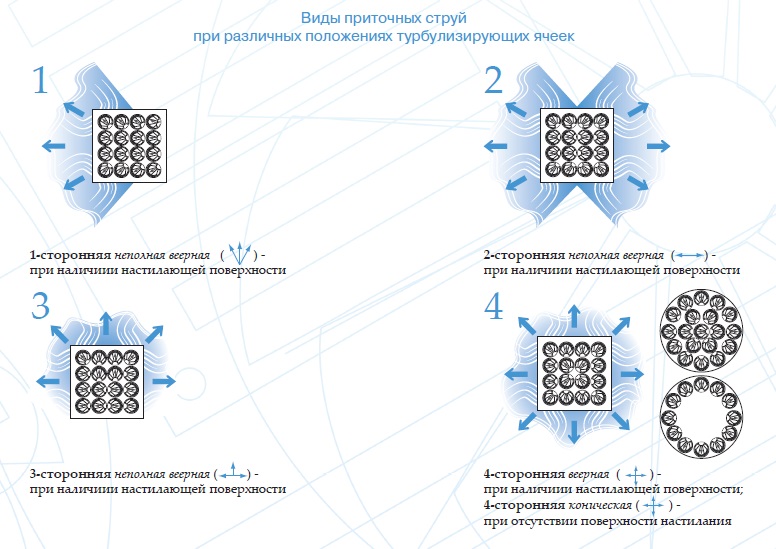

Поворотом ячеек формируется настилающаяся струя, которая может быть направлена в одну, две, три или четыре стороны. Поэтому 1ВПТ М, 1ВКТ М, 2ВКТ М могут применяться как центральный, угловой и односторонний воздухораспределитель.

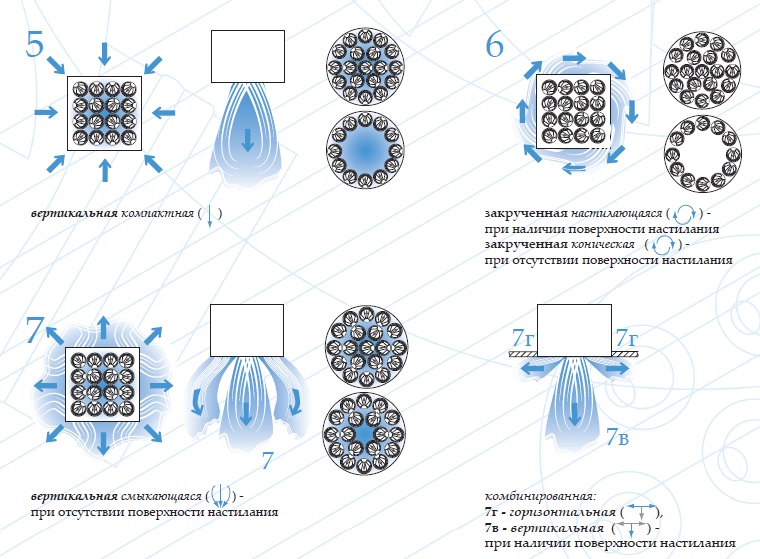

Закрученная и комбинированная струи позволяют раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков. Долевое отношение воздуха в вертикальной и горизонтальной части комбинированной струи может изменяться путем регулирования поворота ячеек на панели воздухораспределителя.
Для изменения и регулирования расхода воздуха воздухораспределители 1ВПТР М, 1ВКТР М, 2ВКТР М дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4-6 дБ.
Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
