ВДЛ-233А

Узлы обвязки ВДЛ-233А предназначены для поддержания заданной температуры приточного воздуха в системах вентиляции и кондиционирования за счет регулирования температуры теплоносителя в водяных теплообменниках. Узлы обвязки ВДЛ обеспечивают необходимую циркуляцию теплоносителя в гидравлическом контуре теплообменника для предотвращения его размораживания.

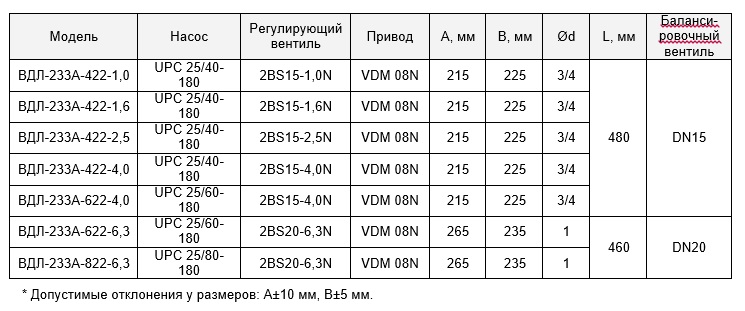

Узел состоит из циркуляционного насоса, регулирующего вентиля, водяного фильтра грубой очистки, обратного клапана, запорных кранов, балансировочного вентиля и гибкой подводки. К теплообменнику узел подключается с помощью гибкой подводки.

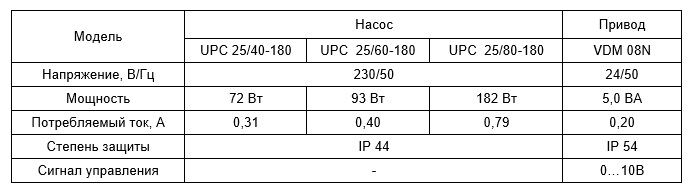

Циркуляционный насос обеспечивает постоянное движение теплоносителя через теплообменник, препятствуя тем самым замерзанию теплоносителя и предохраняя теплообменник от размораживания. Двухходовой регулирующий вентиль оснащается электроприводом Polar Bear с аналоговым 0–10 В сигналом управления и контролирует подачу необходимого количества теплоносителя из системы теплоснабжения для подогрева воздуха в теплообменнике. В узле ВДЛ предусмотрена байпасная перемычка, состоящая из обратного клапана и балансировочного вентиля, которая позволяет отрегулировать циркуляцию теплоносителя в системе.

Монтаж, подключение и ввод в эксплуатацию узла обвязки должна выполнять только квалифицированная монтажная организация в соответствии с согласованным проектом. Перед монтажом необходимо проверить состояние компонентов узла обвязки, изоляцию проводов насоса и привода на предмет механических повреждений. Узлы обвязки должны крепиться к стене или другой вспомогательной конструкции. Не допускается прикладывать к деталям узла механическую нагрузку от присоединяемых трубопроводов.
