Воздухораспределители многосопловые панельные 1ПСМ, 2ПСМ, 3ПСМ, 4ПСМ
Воздухораспределители многосопловые панельные ПСМ предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т. п.), где необходимо обеспечить раздачу воздуха с высокой дальнобойностью. Воздух подается компактными струями из верхней зоны помещений в изотермическом или неизотермическом режимах (в том числе для воздушного отопления). Струя приточного воздуха может быть направлена под углом ±25° относительно геометрической оси изделия.
Конструктивно воздухораспределители состоят из панели листового металла, закрепленной в рамке из алюминиевого профиля. На панели расположены сопла (от одного до четырех) в виде поворотной центральной вставки, которая состоит из двух либо трех круглых патрубков. Центральная вставка устанавливается в крепежный патрубок.
Варианты исполнений:
- ПСМ – многосопловый панельный воздухораспределитель с фиксированной центральной вставкой;
- ПСМ Г – многосопловый панельный воздухораспределитель с поворотной центральной вставкой и возможностью изменения направления струи по горизонтали на угол ±25°;
- ПСМ В – многосопловый панельный воздухораспределитель с поворотной центральной вставкой и возможностью изменения направления струи по вертикали на угол ±25°;
- ПСМ Д – многосопловый панельный воздухораспределитель с поворотной центральной вставкой и возможностью изменения направления струи на угол ±25°, причём плоскость поворота струи можно изменять поворотом центральной вставки в диапазоне от 0° до 360° с шагом 45°. Вращение центральной вставки осуществляется за счет перестановки оси по отверстиям в крепежном патрубке.

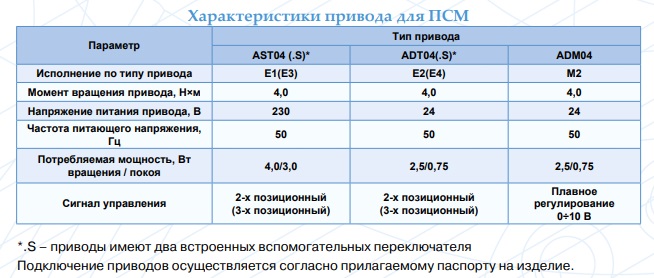

В изделиях с двумя и более соплами центральные вставки поворачиваются независимо друг от друга в горизонтальной или вертикальной плоскости, в зависимости от исполнения. В изделиях с электроприводом центральные вставки поворачиваются синхронно на одинаковый угол.
Многосопловые панельные воздухораспределители ПСМ, могут быть установлены как в настенные, так и в потолочные вентиляционные проемы прямоугольного сечения. Также возможен вариант подведения индивидуального воздуховода к каждому соплу на панели. Монтаж производится с помощью самонарезающих винтов.
Воздухораспределители ПСМ окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогуRAL.
Типоразмерный ряд
|
Цена:
5245 руб.
|
||
|
Цена:
6505 руб.
|
||
|
Цена:
по запросу
|
||
|
Цена:
12823 руб.
|
||
|
Цена:
12823 руб.
|
||
|
Цена:
12632 руб.
|
||
|
Цена:
16108 руб.
|
||
|
Цена:
18798 руб.
|
||
|
Цена:
18619 руб.
|
||
|
Цена:
20802 руб.
|
||
|
Цена:
20802 руб.
|
||
|
Цена:
20802 руб.
|
||
|
Цена:
41603 руб.
|
||
|
Цена:
24353 руб.
|
||
|
Цена:
24353 руб.
|
||
|
Цена:
24353 руб.
|
