Воздухораспределители сопловые потолочные 2ВДК, 4ВДК

Воздухораспределители сопловые потолочные ВДК предназначены для применения в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями из верхней зоны помещений в изотермическом или неизотермическом режимах (в том числе для воздушного отопления). Воздухораспределители ВДК применяются в больших высоких помещениях общественного и производственного назначения (спортивно-концертные и торговые комплексы, кино- и театры, аэропорты, производственные цеха и складские терминалы и т.д.).

Конструктивно воздухораспределители состоят из корпуса с подводящим патрубком и съемной лицевой панелью с установленными на ней соплами соответствующего типоразмера. Возможны различные варианты размера подводящего патрубка (см. таблицу конструктивных характеристик). Корпус выполняет роль камеры статического давления.

Лицевая панель представляет собой четырехгранную усеченную пирамиду на боковых гранях которой установлены сопловые воздухораспределители. В зависимости от количества сторон воздухораспределения на изделии может быть установлено 2 или 4 сопла, что позволяет реализовать двухстороннюю или четырехстороннюю схему раздачи воздуха.

При двухстороннем воздухораспределении сопла устанавливаются на противоположных гранях и могут быть развернуты при монтаже на угол 90° относительно патрубка. Грани пирамиды наклонены под углом 40° к горизонтали.

Каждое сопло имеет возможность поворачиваться на угол ±30° относительно оси симметрии. Это позволяет регулировать воздушную струю в широком диапазоне от вертикального вниз до практически горизонтального направления. Аэродинамические и акустические характеристики при этом не меняются.

Корпус имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВДКР, 4ВДКР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке корпуса.

Корпус действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4-6 дБ.

Корпус может изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры его не изменяются. Такая облицовка усиливает эффект снижения шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности корпуса при температуре воздуха ниже точки росы.

Воздухораспределители ВДК устанавливаются на отводах круглых воздуховодов при открытой прокладке. Монтаж ВДК к строительным конструкциям производится с помощью резьбовых штанг (в комплект поставки не входят) и угловых кронштейнов (входят в комплект поставки с крепежом). Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.

Воздухораспределители ВДК изготавливаются из стали и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). По заказу возможна окраска в любой цвет по каталогу RAL.

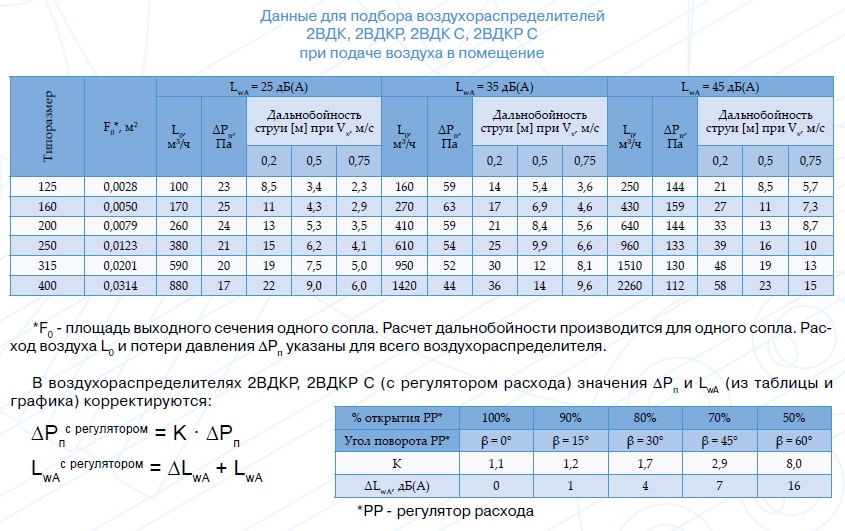

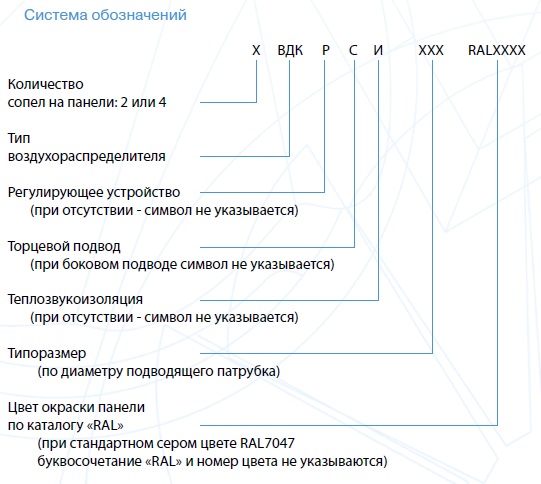

Obozn VDK
