Воздухораздающие блоки
Для организации воздухообмена «чистых помещений» используются специальные воздухораздающие блоки с фильтрами высокой эффективности (ВБ). Область применения ВБ: лечебные учреждения (операционные, ожоговые центры, палаты интенсивной терапии), производственные помещения (микроэлектроника, высокоточное приборостроение, космическая промышленность, фармацевтика, пищевая промышленность и т.п.).

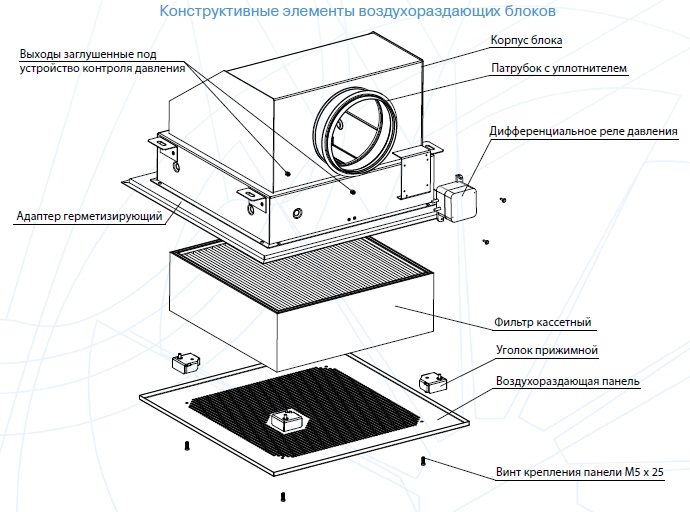

Воздухораздающий блок состоит из герметичного стального сварного корпуса, воздухораздающей панели и патрубка.

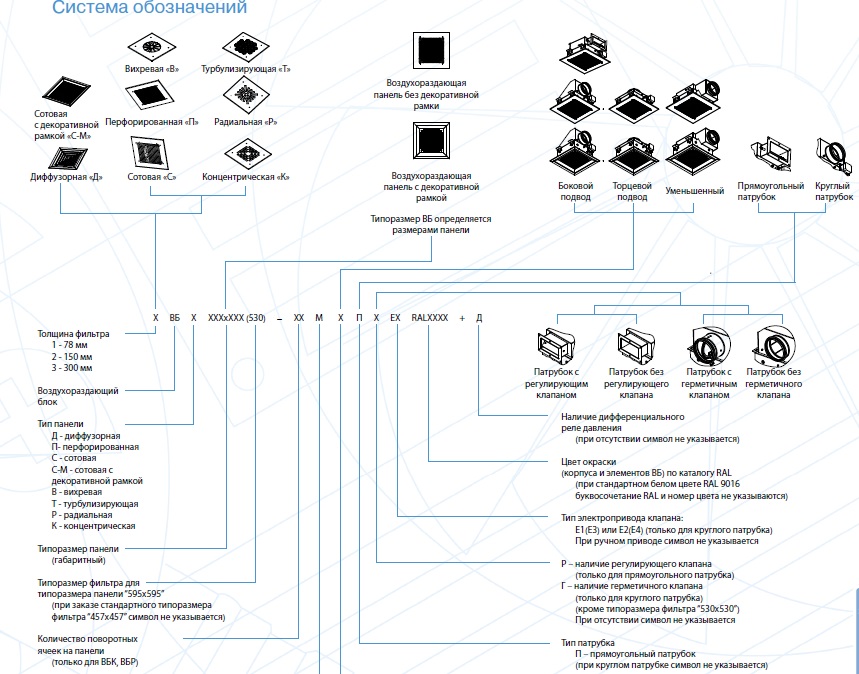

Воздухораздающие блоки различаются по следующим признакам:
– по типу воздухораздающих панелей и, соответственно, виду формируемой воздушной струи;
– по типоразмеру;
– по классу очистки фильтра и его толщине;
– по форме подводящего патрубка (прямоугольный или круглый);
– по конструкции корпуса (боковой или торцевой подвод, уменьшенная высота);
– по наличию герметичного клапана (только для круглого патрубка);
– по наличию регулирующего клапана с ручным или электрическим приводом (только для прямоугольного патрубка).

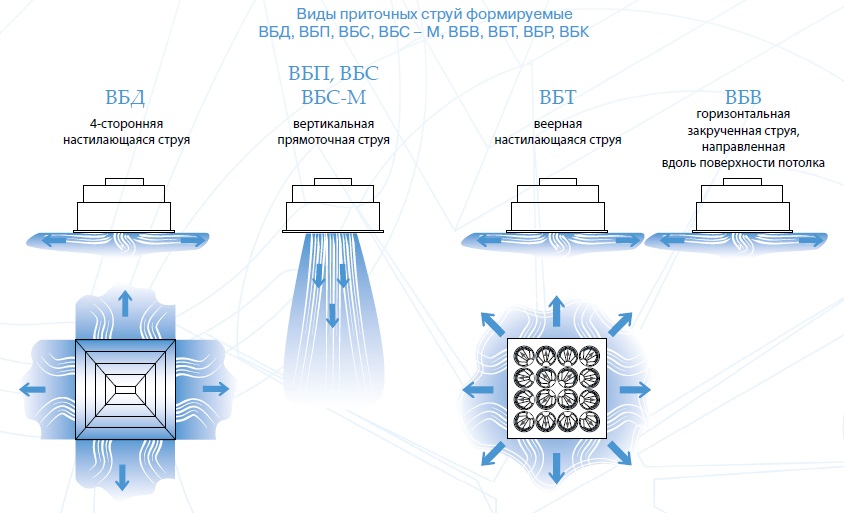

В зависимости от типа воздухораздающей панели возможно осуществление двух способов подачи приточного воздуха:
– неоднонаправленная струя воздуха;
– однонаправленная струя воздуха.
При неоднонаправленной струе воздух следует подавать через ВБ, установленные в потолке или в верхней части стены. В результате происходит смешение приточного воздуха с воздухом помещения, содержащим загрязнения, выделяемые людьми и оборудованием. Потолочный блок следует размещать над зоной, которая должна быть защищена от загрязнений.

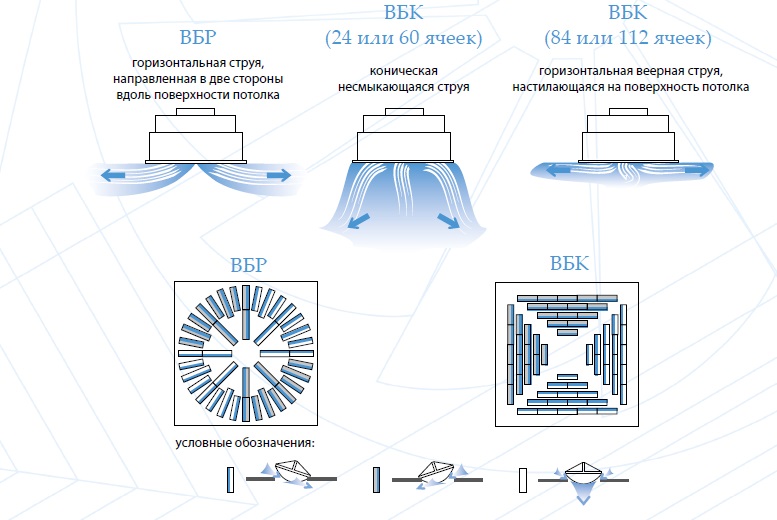

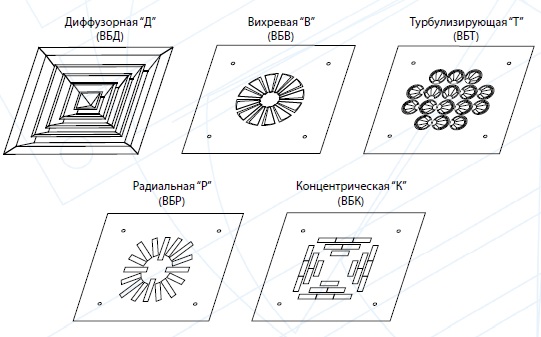

Неоднонаправленную воздушную струю обеспечивают следующие ВБ:
-
вихревые (ВБВ);
-
турбулизирующие (ВБТ);
-
радиальные (ВБР);
-
концентрические (ВБК);
-
диффузорные (ВБД).

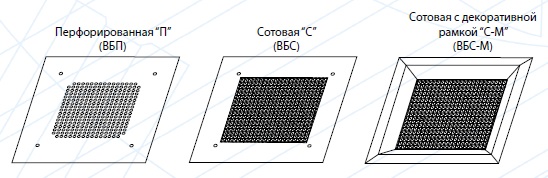

В помещениях с однонаправленной воздушной струей движение воздуха идет в одном направлении, вертикальном или горизонтальном с равномерной скоростью. Вытяжные устройства должны находиться с противоположной стороны по отношению к приточным, чтобы свести к минимуму распространение аэрозольных загрязнений. Находящееся в помещении оборудование, перемещающиеся люди являются препятствием на пути движения воздуха, в связи с чем вокруг них создаются участки с неоднонаправленной струей. Это необходимо учитывать при размещении ВБ. Однонаправленную воздушную струю обеспечивают следующие ВБ:
- перфорированные (ВБП);
- сотовые (ВБС и ВБС – М).
Изготавливается три типоразмера панелей ВБ: 450х450, 595х595 и 750х750 мм.
Все ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 530х530 или 610х610 мм. По заказу возможно изготовление блоков других размеров.
Конструкция воздухораздающего блока обеспечивает доступ к кассетному фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечки воздуха из области «грязного» воздуха, находящегося до фильтра, в помещение, минуя фильтр.
ВБ оснащаются специальным адаптером, за счет которого обеспечивается заполнение пространства между блоком и подшивным потолком. Это препятствует попаданию «грязного» воздуха из подшивного пространства в обслуживаемую зону. При замене фильтра (при снятой воздухораздающей панели) отсутствует проникновение загрязнений в «чистую зону» за счет плотного соединения корпуса ВБ и потолочных конструкций.

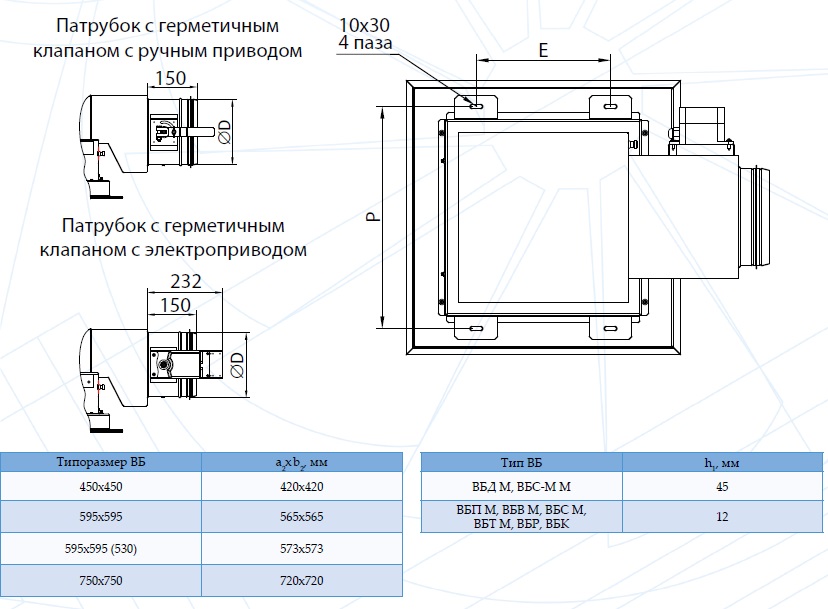

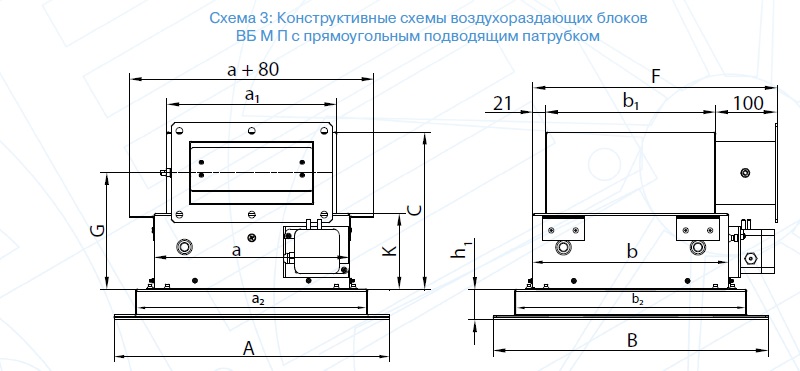

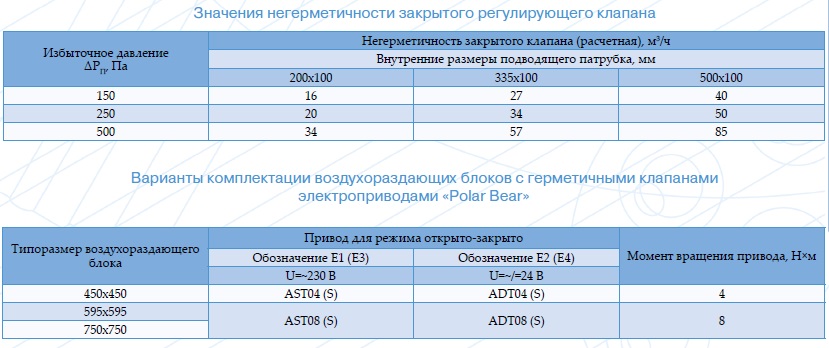

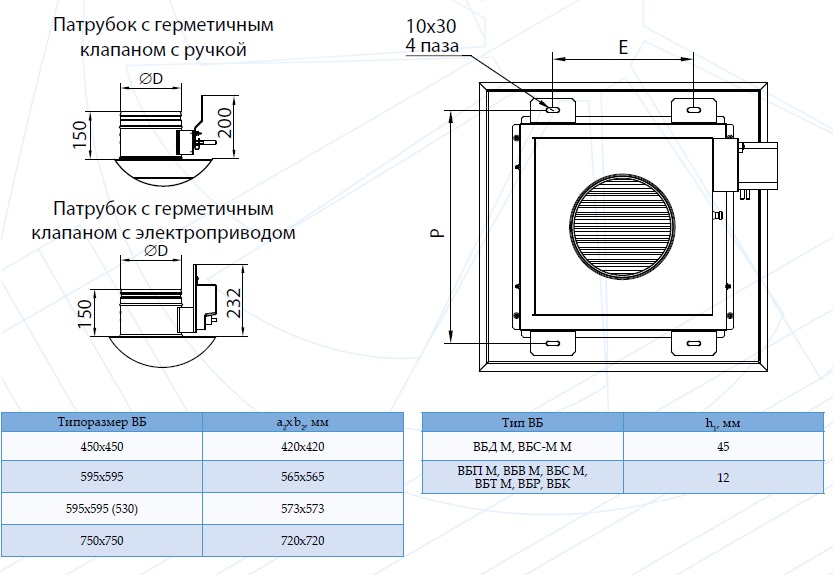

Подводящий патрубок может быть круглого или прямоугольного сечения с боковым или торцевым подводом. ВБ может быть оборудован дополнительно либо регулирующим клапаном (устанавливается в прямоугольном подводящем патрубке), либо герметичным клапаном (устанавливается в круглом подводящем патрубке). Регулирующий и герметичный клапаны могут иметь ручное управление. Так же герметичный клапан может оснащаться электроприводом.
Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением с последующей стандартной герметизацией. Герметичность прямоугольного патрубка обеспечивается с помощью прокладки, устанавливаемой между фланцами патрубка и воздуховода и последующей стандартной герметизацией.

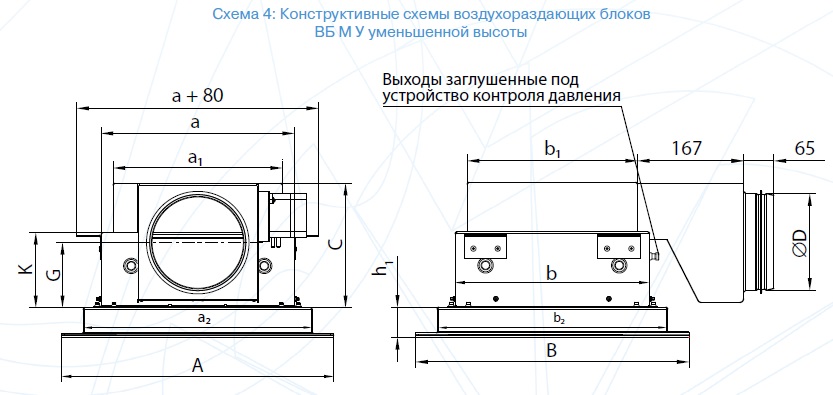

ВБ могут быть изготовлены уменьшенной высоты (ВБ-У). Такая конструкция позволяет снизить монтажную высоту. ВБ-У выпускаются только с боковым расположением круглого патрубка.

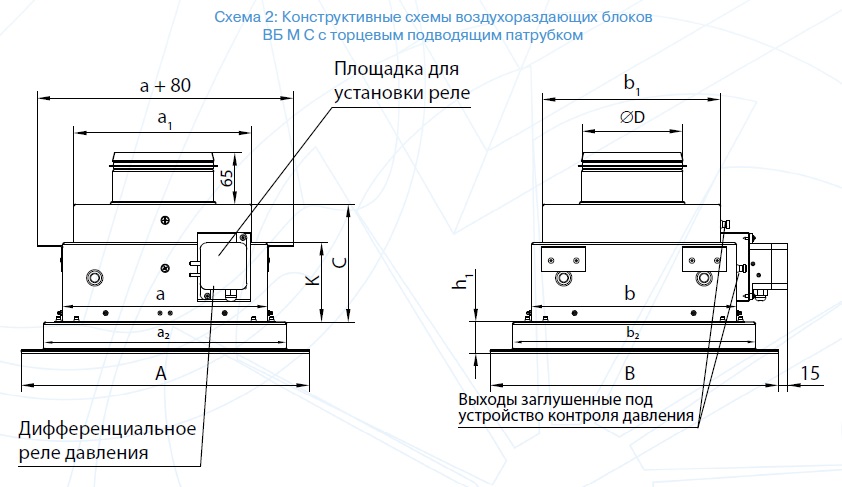

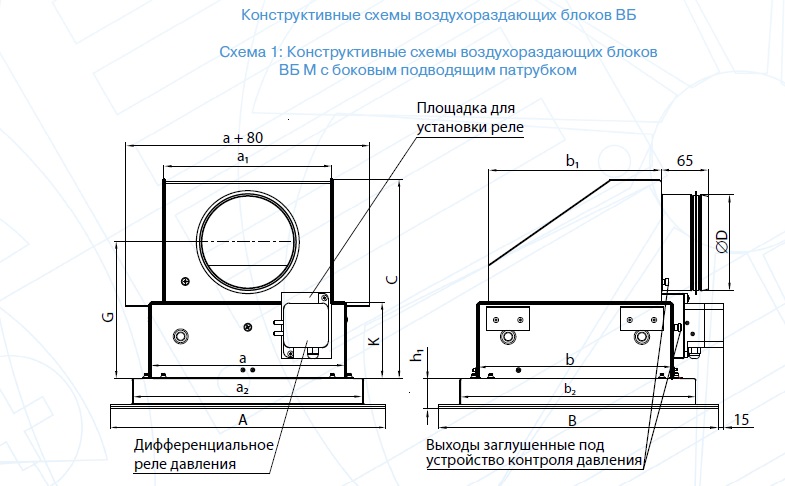

Для контроля за загрязнением фильтра на корпусе предусмотрены выходы, заглушенные под устройство контроля давления до и после фильтра, и кронштейн для установки дифференциального реле давления. Реле давления измеряет разность давлений до и после фильтра и сигнализирует о необходимости замены фильтра при достижении максимальной разности давлений, предварительно установленной на реле давления. Значение максимальной разности давлений задается, исходя из данных производителя для используемых фильтров (на основании конечного сопротивления фильтра). В ВБ используется дифференциальное реле давления DPS компании «Polar Bear».

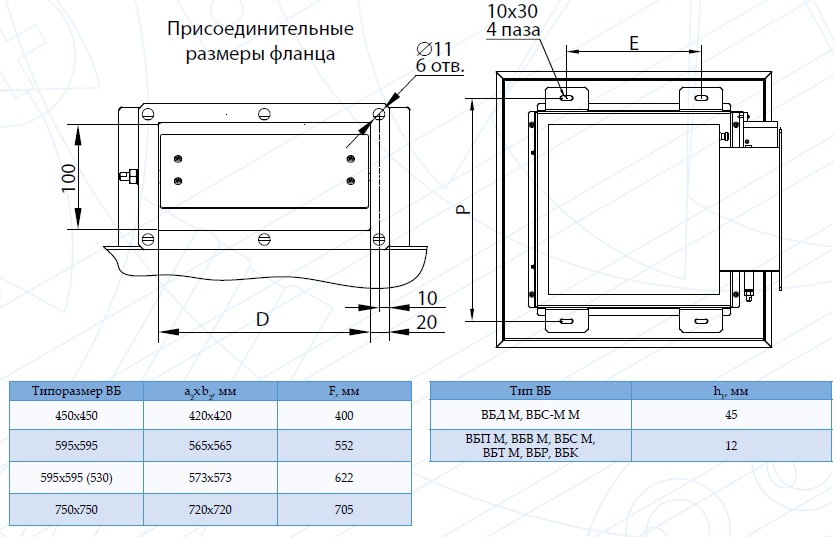

Монтаж изделий – настенный или потолочный, в подшивном пространстве или открытой прокладкой. Крепление корпуса ВБ к строительным конструкциям потолка производится с помощью металлических тросов или резьбовых шпилек, пропущенных через отверстия в проушинах корпуса (для компенсации неточностей установки резьбовых шпилек и регулировки положения блока, отверстия в проушинах имеют овальную форму). Крепление корпуса ВБ к строительным конструкциям стен производится при помощи угловых кронштейнов, которые крепятся к стене и к проушинам корпуса.
Все наружные и внутренние поверхности ВБ окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL.
