1ВКС М, 1ВКСР М
Конструктивно воздухораспределители 1ВКС М (модернизированные воздухораспределители 1ВКС) состоят из стальной панели круглой формы, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии.
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВКСР М дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4-6 дБ.
Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
У воздухораспределителей 1ВКС М и панель, и КСД изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). Сопла изготовлены из пластика белого цвета.
При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL. Сопла окрашиваются в цвета Д08, Д10 или Д11 по каталогу “Эксклюзив”.
Кроме того, по заказу возможно изготовление пластиковых сопел, допускающих использование при повышенной температуре до 130°C.
Конструктивные схемы воздухораспределителей 1ВКС М, 1ВКСР М
Характеристики воздухораспределителей 1ВКС М, 1ВКСР М

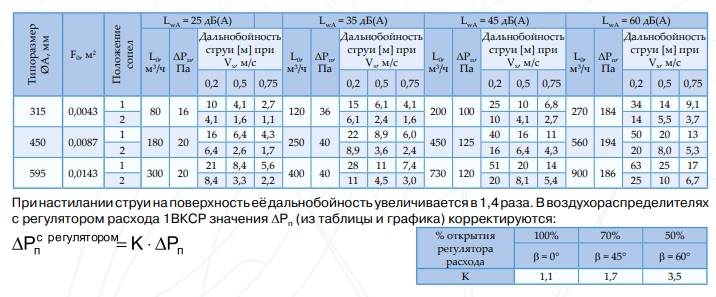

Данные для подбора воздухораспределителей 1ВКС М, 1ВКСР М при подаче воздуха в помещение

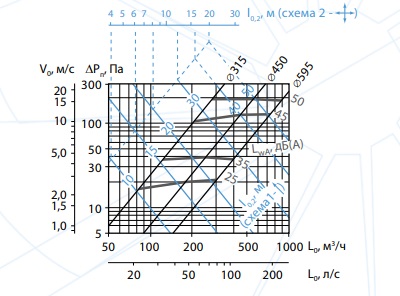

Аэродинамические и акустические характеристики 1ВКС М, 1ВКСР М при подаче воздуха в помещение
Типоразмерный ряд
|
Цена:
8839 руб.
|
||
|
Цена:
13034 руб.
|
||
|
Цена:
9964 руб.
|
||
|
Цена:
14239 руб.
|
||
|
Цена:
18180 руб.
|
||
|
Цена:
19516 руб.
|
||
|
Цена:
19516 руб.
|
