Воздухораспределители сопловые панельные 1ВПС, 2ВПС, 2ВПС-П, 1ВКС М
Воздухораспределители сопловые панельные 1ВПС, 2ВПС, 2ВПС-П, 1ВКС М предназначены для применения в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений.
Сопловые воздухораспределители применяются в помещениях, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).
Конструктивно воздухораспределители состоят из стальной панели квадратной формы (1ВПС), прямоугольной формы (2ВПС, 2ВПС-П) или круглой формы (1ВКС М), в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения, кроме 2ВПС-П. Изделие 2ВПС-П изготавливается без КСД и состоит только из воздухораздающей панели с сопловыми ячейками.
Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии.

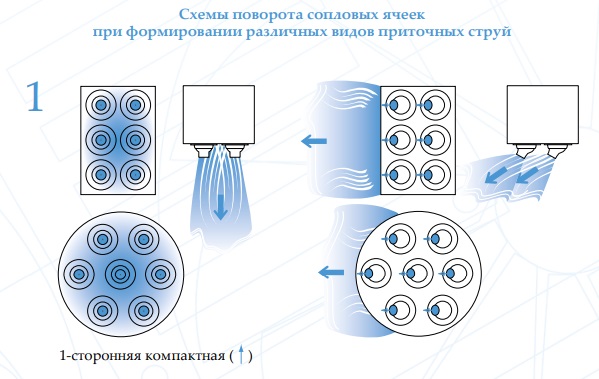

При повороте сопел параллельно в одну сторону на угол a от геометрической оси панели (схема 1) суммарный воздушный поток отклоняется на тот же угол a. При этом дальнобойность потока не изменяется.

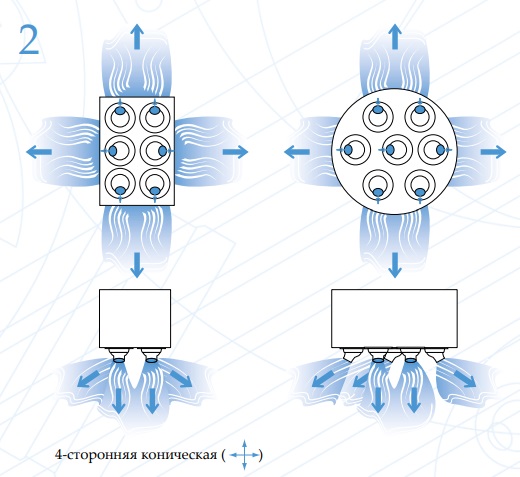

При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (схема 2) суммарный воздушный поток распространяется вдоль оси панели, а его дальнобойность в зависимости от угла поворота уменьшается до 2,5 раз. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПСР, 2ВПСР, 1ВКСР М дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети, на 4-6 дБ.
Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
Воздухораспределители 1ВПС, 2ВПС, 1ВКС М, устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели.
Монтаж 1ВПС, 2ВПС, 1ВКС М к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Монтаж 2ВПС-П производится через дополнительную «врезку» при помощи самонарезающих винтов.
Панель для 1ВПС, 2ВПС, 2ВПС-П изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД для 1ВПС, 2ВПС изготавливается из оцинкованной стали, не окрашивается. У воздухораспределителей 1ВКС М и панель, и КСД изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). Сопла изготовлены из пластика белого цвета.
Кроме того, по заказу возможно изготовление пластиковых сопел, допускающих использование при повышенной температуре до 130°C.

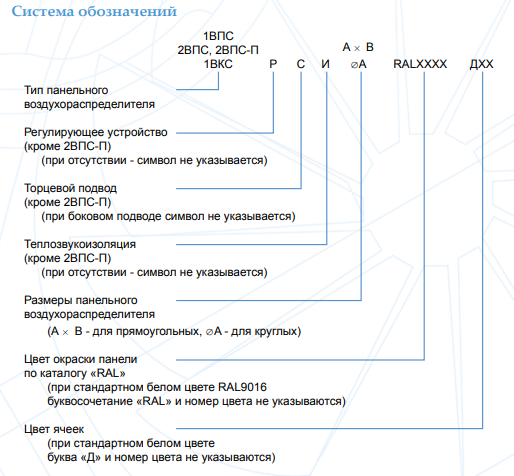

При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL. Сопла окрашиваются в цвета Д08, Д10 или Д11 по каталогу “Эксклюзив”.
